电动调节阀
| 比例积分电动调节阀 |
 |
产品名称： | 比例积分电动调节阀 | |||||
| 型号： | VB-7200/7300 | ||||||
| 口径： | DN50-300 | ||||||
| 压力： | 1.0-2.5MPa | ||||||
| 材质： | 铸铁，铸钢，不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【比例积分电动调节阀】 | |||||||
比例积分电动调节阀详细介绍
比例积分电动调节阀产品概述：
比例积分电动调节阀配以电子驱动控制装置后，能调节蒸汽或冷、热水的流量，广泛应用于中央空调、采暖、水处理、工业的流体控制。驱动器是由可逆同步马达驱动，并带磁性离合器。马达通过马达转子与离合器所产生的磁性作用，能在停顿的情况下产生稳定的扭矩。故此当马达没有电流通过时能稳定地停顿在任何一点，当阀门全开或全关时磁离合器分离，停止调节。驱动器的递增式或比例式控制器所发讯号能使马达顺时转动或逆时转动。1、执行器选用铸铝支架及塑料外壳，体积小、重量轻。
2、选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能。
3、适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）。
4、具有0～10V或4～20mA反馈信号（选配）。
5、传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命。
6、功耗低、输出力大、噪音小。
7、阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质及温度的要求。
8、阀体有螺纹连接和法兰连接两种，安装方便，其构造符合IEC国际标准。
9、阀体结构形式有两通阀（单座）、两通平衡阀（平衡式）、三通合流和三通分流阀。

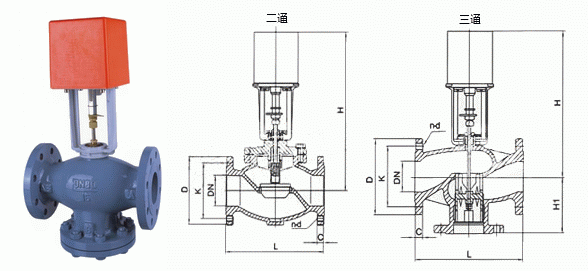

比例积分电动调节阀外形结构图：
比例积分电动调节阀连接尺寸：
比例积分电动调节阀技术参数：
阀体材质：铸铁，铸钢，不锈钢
阀瓣、阀杆、阀座：不锈钢
填料：聚四氟乙烯
阀体：HT200灰铸铁
阀瓣：黄铜
阀杆：1Cr18Ni9
轴封：黄铜
密封件：三元乙丙橡胶
介质：蒸汽，热冷水，50%乙二醇
温度：-20～180℃
公称压力：1.6Mpa
流量特性：等百分比或线性
可调比: 50:1
渗漏量(m3/h): KV值的0.01%
渗漏量(m3/h): KV值的0.03%
比例积分电动调节阀外形结构图：

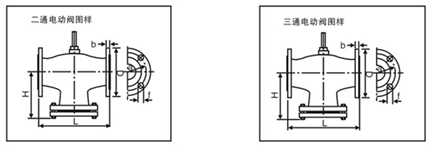

比例积分电动调节阀连接尺寸：
常规阀型号 |
口径 |
形 式 |
L |
H |
D |
b |
a |
f |
法兰 |
重量 |
行程 |
VB-7200 |
65 |
二通 |
290 |
148 |
185 |
20 |
145 |
18 |
4 |
23 |
45 |
VB-7200 |
80 |
310 |
185 |
200 |
20 |
160 |
18 |
8 |
31 |
45 |
|
VB-7200 |
100 |
350 |
206 |
220 |
20 |
180 |
18 |
8 |
39 |
45 |
|
VB-7200 |
125 |
400 |
227 |
250 |
22 |
210 |
18 |
8 |
66.5 |
45 |
|
VB-7200 |
150 |
480 |
272 |
285 |
22 |
240 |
22 |
8 |
87 |
45 |
|
VB-7200 |
200 |
533 |
279 |
340 |
30 |
295 |
22 |
12 |
90 |
45 |
|
|
|||||||||||
VB-7300 |
65 |
三通 |
290 |
158 |
185 |
20 |
145 |
18 |
4 |
25 |
45 |
VB-7300 |
80 |
310 |
195 |
200 |
20 |
160 |
18 |
8 |
26 |
45 |
|
VB-7300 |
100 |
350 |
216 |
220 |
20 |
180 |
18 |
8 |
32 |
45 |
|
VB-7300 |
125 |
400 |
237 |
250 |
22 |
210 |
18 |
8 |
58 |
45 |
|
VB-7300 |
150 |
480 |
282 |
285 |
22 |
240 |
22 |
8 |
76 |
45 |
|
VB-7300 |
200 |
533 |
289 |
340 |
30 |
295 |
22 |
12 |
97 |
45 |
|
比例积分电动调节阀安装注意事项：
1、按阀体显示的流动方向安装。
2、安装阀前应保证管道清洁、没有焊接时留下的氧化物。
3、管道与阀体相连接时必须完全吻合。并不受振动。
4、高温流体(如蒸汽、过热水、透热液体)作业的工厂，安装时应使用伸缩接头，以避免管道膨胀挤压阀体。
5、驱动器垂直安装在阀体之上、避免驱动器装在阀的下面。
6、需留出足够的空间以便日常维护时，从阀体上拆卸驱动器。
7、阀不能安装有于爆及环境温度高于50℃和低于-5℃的环境中，也不能置于蒸汽、水力喷射或滴漏处。

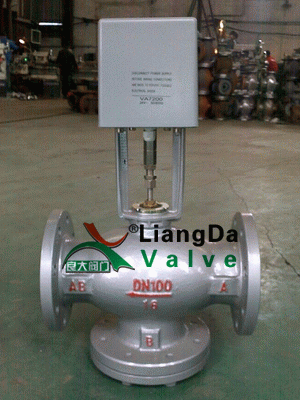

比例积分电动调节阀产品实物图：

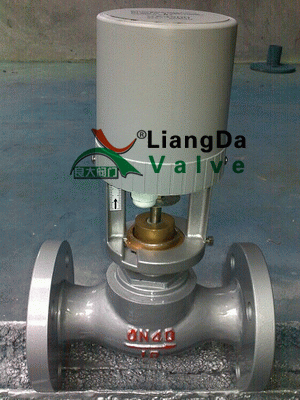

比例积分电动调节阀产品实物图：
