塑料球阀
| 法兰式塑料球阀 |
 |
产品名称： | 法兰式塑料球阀 | |||||
| 型号： | Q41F-10/16S | ||||||
| 口径： | DN15-100 | ||||||
| 压力： | 1.0-1.6MPa | ||||||
| 材质： | RPP/PPH/UPVC/CPVC/PVDF | ||||||
|
|||||||
| 您正在浏览：【法兰式塑料球阀】 | |||||||
法兰式塑料球阀详细介绍
Q41F-10/16S法兰式塑料球阀概述：

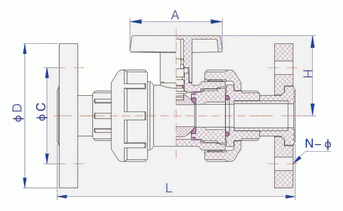

法兰式塑料球阀是公司全塑阀门系列产品，Q41F-10/16S法兰式塑料球阀耐腐蚀性能优良，密封圈采用F4，密封可靠，启闭力矩小，流体阻力小，启闭迅速，结构简单，外形美观。随着塑料管道在冷热给水和工业管道应用中所占比例的不断提高，塑料阀门的质量控制越来越显得尤其重要。由于塑料阀门所具有的质量轻、耐腐蚀、不吸附水垢、可与塑料管路一体化连接和使用寿命长的特点，其各方面应用的优势是其他阀门无法相比的。Q41F-10S法兰式塑料球阀外形结构与连接尺寸：
公称通径 |
dn |
L |
A |
H |
ΦC |
ΦD |
N-Φ |
15 |
20 |
152 |
64 |
50 |
65 |
95 |
4-Φ14 |
20 |
25 |
170 |
90 |
57 |
75 |
105 |
4-Φ14 |
25 |
32 |
195 |
100 |
67 |
85 |
115 |
4-Φ14 |
32 |
40 |
222 |
110 |
74 |
100 |
140 |
4-Φ18 |
40 |
50 |
244 |
114 |
89 |
110 |
150 |
4-Φ18 |
50 |
63 |
287 |
140 |
100 |
125 |
165 |
4-Φ18 |
65 |
75 |
312 |
140 |
107 |
145 |
185 |
4-Φ18 |
80 |
90 |
366 |
200 |
130 |
160 |
200 |
8-Φ18 |
100 |
110 |
479 |
299 |
180 |
180 |
220 |
8-Φ18 |
单位为毫米（mm） |
|||||||

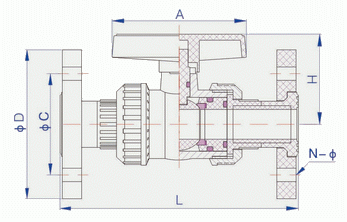

Q41F-16S法兰式塑料球阀外形结构与连接尺寸：
公称通径 |
dn |
L |
A |
H |
D |
15 |
20 |
200 |
81 |
68 |
95 |
20 |
25 |
213 |
81 |
68 |
105 |
25 |
32 |
232 |
94 |
70 |
115 |
32 |
40 |
247 |
105 |
83 |
140 |
40 |
50 |
284 |
113 |
92 |
150 |
50 |
63 |
313 |
133 |
108 |
165 |
65 |
75 |
409 |
250 |
145 |
185 |
80 |
90 |
425 |
250 |
145 |
200 |
100 |
110 |
475 |
275 |
169 |
220 |
单位为毫米（mm） |
|||||
