塑料底阀
| 承插式塑料底阀 |
 |
产品名称： | 承插式塑料底阀 | |||||
| 型号： | H62F-10S | ||||||
| 口径： | DN15-150 | ||||||
| 压力： | 1.0-1.6MPa | ||||||
| 材质： | RPP/PPH/UPVC/CPVC/PVDF | ||||||
|
|||||||
| 您正在浏览：【承插式塑料底阀】 | |||||||
承插式塑料底阀详细介绍
H62F-10S承插式塑料底阀概述：
承插式塑料底阀，底阀英文为Foot Valve或Bottom Valve，实际上是止回阀的一种，起着防止水倒流的作用。塑料底阀阀体重量轻、耐腐蚀性强、容易安装、材质卫生无毒、耐磨损、容易拆卸。适用介质：水、空气、油类、腐蚀性化学液体等。例如：纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶剂。

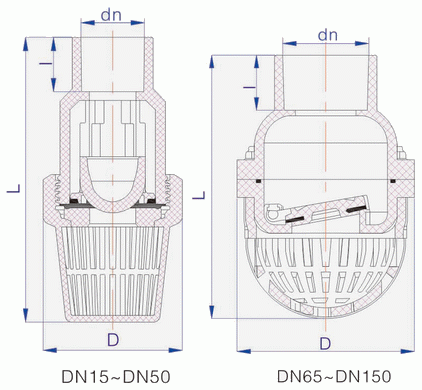

H62F-10S承插式塑料底阀外形结构图：
H62F-10S承插式塑料底阀连接尺寸：
H62F-10S承插式塑料底阀连接尺寸：
公称通径 |
dn |
D |
L |
d |
I |
15 |
20 |
54 |
109 |
20 |
22.5 |
20 |
25 |
63 |
137.5 |
25 |
25.5 |
25 |
32 |
73.5 |
153 |
32 |
28.5 |
32 |
40 |
84.5 |
181.5 |
40 |
32 |
40 |
50 |
98 |
204 |
50 |
35 |
50 |
63 |
119 |
239 |
63 |
38 |
65 |
75 |
165 |
235.5 |
75 |
47 |
80 |
90 |
172 |
256 |
90 |
53 |
100 |
110 |
205 |
321.5 |
110 |
62 |
150 |
160 |
290 |
445 |
160 |
86.5 |
单位为毫米（mm） |
|||||
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【承插式塑料底阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
