气动塑料阀门
气动塑料球阀 |
产品名称: | 气动塑料球阀 | ||||||
型号: | Q661F-10S | ||||||
口径: | DN15-100 | ||||||
压力: | 1.0-1.6MPa | ||||||
材质: | RPP/PPH/UPVC/CPVC/PVDF | ||||||
|
|||||||
您正在浏览:【气动塑料球阀】 |
气动塑料球阀详细介绍
Q661F-10S气动塑料球阀概述:

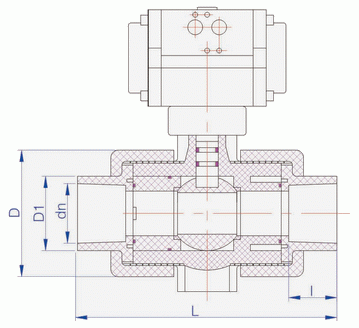

气动塑料球阀是公司全塑阀门系列产品。Q661F-10S气动塑料球阀采用一体式气动执行器和塑料球阀组成,通过压缩空气即可直接进行开关量调节。Q661F-10S气动塑料球阀耐腐蚀性能优良,密封圈采用F4,密封可靠,启闭力矩小,流体阻力小,启闭迅速,结构简单,外形美观。随着塑料管道在冷热给水和工业管道应用中所占比例的不断提高,塑料阀门的质量控制越来越显得尤其重要。由于塑料阀门所具有的质量轻、耐腐蚀、不吸附水垢、可与塑料管路一体化连接和使用寿命长的特点,其各方面应用的优势是其他阀门无法相比的。Q661F-10S气动塑料球阀外形结构图:
Q661F-10S气动塑料球阀连接尺寸:
公称通径 |
dn |
I |
D |
D1 |
L |
15 |
20 |
16 |
45 |
31 |
112 |
20 |
25 |
19 |
55 |
37 |
132 |
25 |
32 |
22 |
66 |
44 |
144 |
32 |
40 |
26 |
82 |
54 |
167 |
40 |
50 |
31 |
98 |
65 |
172 |
50 |
63 |
38 |
120 |
79 |
206 |
65 |
75 |
44 |
140 |
92 |
273 |
80 |
90 |
51 |
163 |
108 |
303 |
100 |
110 |
61 |
225 |
146 |
333 |
单位为毫米(mm) |
Q661F-10S气动塑料球阀安装维护说明:
1、安装前应仔细核对管路的运行条件是否与本阀规定的使用范围相符,并应清洗内腔,以防止污物卡阻或损伤密封部件。
2、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
3、操作球阀时,不得借助于辅助杠杆,以防扭力过大而损伤驱动部件或密封部位。
4、阀应存放在干燥通风的室内,严禁堆放,库存球阀的两端通道必须封口,且启闭件应处于微开启状态。
