电动塑料阀门
| Q961F-10S电动塑料球阀 |
 |
产品名称： | Q961F-10S电动塑料球阀 | |||||
| 型号： | Q961F-10S | ||||||
| 口径： | DN15-100 | ||||||
| 压力： | 1.0-1.6MPa | ||||||
| 材质： | RPP/PPH/UPVC/CPVC/PVDF | ||||||
|
|||||||
| 您正在浏览：【Q961F-10S电动塑料球阀】 | |||||||
Q961F-10S电动塑料球阀详细介绍
Q961F-10S电动塑料球阀概述：
电动塑料球阀是公司全塑阀门系列产品。Q961F-10S电动塑料球阀

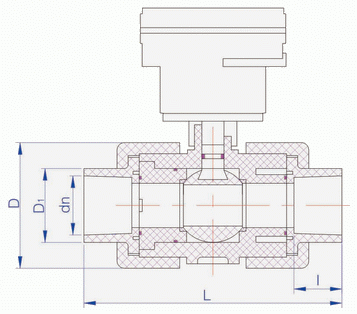

采用一体式电动执行器和塑料球阀组成。输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。电动塑料球阀耐腐蚀性能优良，密封圈采用F4，密封可靠，启闭力矩小，流体阻力小，启闭迅速，结构简单，外形美观。随着塑料管道在冷热给水和工业管道应用中所占比例的不断提高，塑料阀门的质量控制越来越显得尤其重要。由于塑料阀门所具有的质量轻、耐腐蚀、不吸附水垢、可与塑料管路一体化连接和使用寿命长的特点，其各方面应用的优势是其他阀门无法相比的。Q961F-10S电动塑料球阀外形结构图：
Q961F-10S电动塑料球阀连接尺寸：
公称通径 |
dn |
I |
D |
D1 |
L |
15 |
20 |
16 |
45 |
31 |
112 |
20 |
25 |
19 |
55 |
37 |
132 |
25 |
32 |
22 |
66 |
44 |
144 |
32 |
40 |
26 |
82 |
54 |
167 |
40 |
50 |
31 |
98 |
65 |
172 |
50 |
63 |
38 |
120 |
79 |
206 |
65 |
75 |
44 |
140 |
92 |
273 |
80 |
90 |
51 |
163 |
108 |
303 |
100 |
110 |
61 |
225 |
146 |
333 |
单位为毫米（mm） |
|||||
Q961F-10S电动塑料球阀安装维护说明：
电动塑料球阀具有内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单
（电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC，防护等级：相当IP67、隔爆标志：ExdⅡBT4）
。安装前应完成以下工作：
1、仔细核对电动塑料球阀使用情况是否与其性能规范相符；(温度、压力、介质)
2、开箱后阀门要及时安装，请勿随意松动阀门上的任何紧固螺钉或螺母；
3、在安装之前，最好处于关闭状态为宜，焊接时应将阀门通道用盖板挡住；防止颗粒、杂物搓伤密封面
；
4、安装、调试人员要仔细阅读使用说明书和气动、电动执行器等说明书，严格按说明书、接线图进行安装、操作、调试及接线；
5、用户要求试压时，务必用两端法兰对夹装好或在阀门试压台试压；
6、应存放在干燥通风的室内，检查通道及密封面是否有杂物，并及时清除，两端通道必须封口，严禁堆放。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【Q961F-10S电动塑料球阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
