塑料蝶阀
| 蜗轮式塑料蝶阀 |
 |
产品名称： | 蜗轮式塑料蝶阀 | |||||
| 型号： | D371X-10S | ||||||
| 口径： | DN100-600 | ||||||
| 压力： | 0.6-1.6MPa | ||||||
| 材质： | RPP/PPH/UPVC/CPVC/PVDF | ||||||
|
|||||||
| 您正在浏览：【蜗轮式塑料蝶阀】 | |||||||
蜗轮式塑料蝶阀详细介绍
D371X-10S蜗轮式塑料蝶阀概述：
蜗轮式塑料蝶阀为中线密封塑料蝶阀，D371X-10S蜗轮式塑料蝶阀阀杆与蝶板融为一体，蝶板旋转90°，即可实现阀门的启闭过程。连接方式为对夹式。塑料蝶阀耐腐蚀性强，适用介质：水、空气、油类、腐蚀性化学液体，阀体结构采用中线式。塑料蝶阀分类：手柄式塑料蝶阀，蜗轮式塑料蝶阀，气动塑料蝶阀，电动塑料蝶阀等。塑料蝶阀是对阀体内介质所能达到的地方全采用衬里工艺，内衬材料采用FEP（F46）和PCTFE（F3）等氟塑料，广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，有严重腐蚀性介质的使用场合，如：硫酸、盐酸、氢氟酸、磷酸、氯气、强碱、王水和各种有机酸等具有强腐蚀性的介质。D371X-10S蜗轮式塑料蝶阀结构特点：
1、外型美观、结构新颖、重量轻容易安装、适用性广。
2、具有优良的耐腐蚀性能和耐老化、抗紫外线性能。
3、具有较高的机械强度和韧性，流道平滑，阻力小。
4、材质卫生无毒、耐磨损、容易拆卸，维护简单易行。

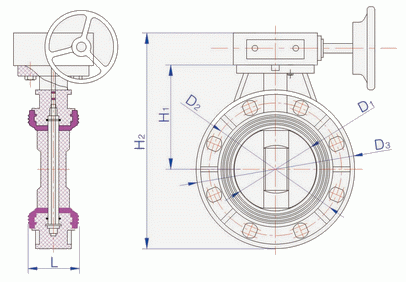

D371X-10S蜗轮式塑料蝶阀外形结构图：
D371X-10S蜗轮式塑料蝶阀连接尺寸：
公称通径 |
D1 |
D2 |
D3 |
H1 |
H2 |
L |
100 |
98 |
180 |
228 |
140 |
340 |
54 |
125 |
122 |
210 |
258 |
168 |
385 |
65 |
150 |
146 |
240 |
287 |
181 |
417 |
70 |
200 |
200 |
295 |
344 |
215 |
487 |
88 |
250 |
255 |
350 |
412 |
260 |
551 |
98 |
300 |
302 |
400 |
460 |
280 |
595 |
108 |
350 |
345 |
460 |
500 |
410 |
670 |
88 |
400 |
395 |
515 |
565 |
490 |
770 |
98 |
500 |
490 |
620 |
670 |
520 |
865 |
135 |
600 |
590 |
725 |
780 |
460 |
950 |
160 |
单位为毫米（mm） |
||||||
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【蜗轮式塑料蝶阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
