塑料止回阀
| 承插式塑料止回阀 |
 |
产品名称： | 承插式塑料止回阀 | |||||
| 型号： | H61F-10S | ||||||
| 口径： | DN15-150 | ||||||
| 压力： | 1.0-1.6MPa | ||||||
| 材质： | RPP/PPH/UPVC/CPVC/PVDF | ||||||
|
|||||||
| 您正在浏览：【承插式塑料止回阀】 | |||||||
承插式塑料止回阀详细介绍
H61F-10S承插式塑料止回阀概述：
承插式塑料止回阀又称承插式塑料单向阀，在化工行业使用广泛，例如：纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。塑料止回阀体重量轻、耐腐蚀性强、外型结构紧凑美观、容易安装，材质卫生无毒、耐磨损、容易拆卸、维护简单、应用范围广。适用介质：水、空气、油类、腐蚀性化学液体。塑料止回阀分为升降式塑料止回阀，旋启式塑料止回阀，立式塑料止回阀。

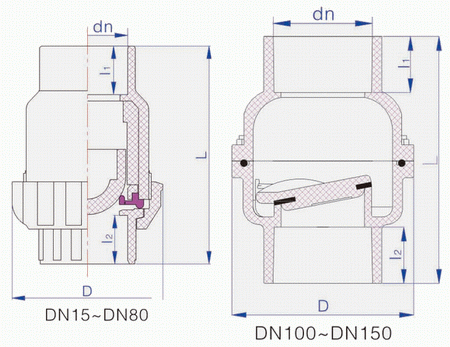

H61F-10S承插式塑料止回阀外形结构图：
H61F-10S承插式塑料止回阀连接尺寸：
公称通径 |
dn |
D |
L |
I1 |
I2 |
15 |
20 |
54 |
90 |
22.5 |
22.5 |
20 |
25 |
63 |
106 |
25.5 |
25.5 |
25 |
32 |
73.5 |
124 |
29 |
29 |
32 |
40 |
84.5 |
139 |
32 |
32 |
40 |
50 |
98 |
150 |
35 |
35 |
50 |
63 |
119 |
169 |
38 |
38 |
65 |
75 |
150 |
242 |
65 |
65 |
80 |
90 |
170 |
268 |
70 |
70 |
100 |
110 |
290 |
390 |
86.5 |
86.5 |
150 |
160 |
282 |
379 |
90 |
90 |
单位为毫米（mm） |
|||||
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【承插式塑料止回阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
