低温球阀
| 超低温球阀 |
 |
产品名称： | 超低温球阀 | |||||
| 型号： | CDQ41F | ||||||
| 口径： | DN15-200 | ||||||
| 压力： | 1.6-6.4MPa | ||||||
| 材质： | 锻钢、低温钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【超低温球阀】 | |||||||
超低温球阀详细介绍
超低温球阀适用介质：
超低温球阀适用于甲烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质。
超低温球阀产品概述：
超低温球阀产品特点：
1、对于使用温度小于-100℃的所有阀门零件按照相关规定进行深冷处理，以防止材料产生低温脆性以及低温下因材料相变引起体积变化。
2、采用了长颈结构，使填料工作温度在0℃以上，有效防止填料因工作温度过低而造成密封性能降低甚至密封失效，同时方便对阀门包裹保温材料，防止冷能损失。
3、对于浮动式球阀采用进口卸压出口密封设计，有效防止了由于温度变化可能造成的中腔异常升压，确保了阀门及管线的安全运行。
4、采用双层阀杆填料与对压蝶型弹片装置。
超低温球阀性能规范：
公称通径
|
DN15-200mm
|
公称压力
|
PN1.6-6.4MPa
|
适用介质
|
液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等
|
适用温度
|
-196℃～+150℃
|
阀体
|
0Cr18Ni9
|
球体
|
0Cr18Ni9
|
阀杆
|
0Cr18Ni9
|
填料、密封圈
|
PTFE
|

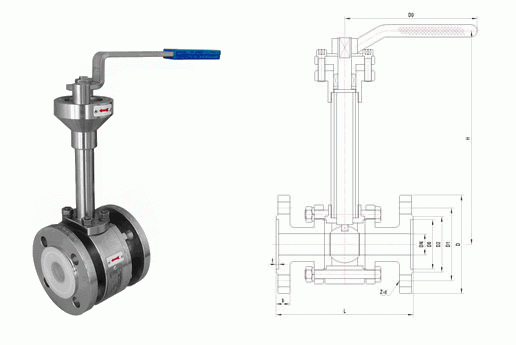

超低温球阀连接尺寸：
公称通径
DN(mm)
|
CDQ41F 低温球阀
|
||||||||
尺 寸(mm)
|
|||||||||
L
|
H
|
D
|
D1
|
D2
|
D6
|
Z-d
|
b
|
D0
|
|
15
|
130
|
180
|
95
|
65
|
45
|
40
|
4-14
|
16
|
140
|
20
|
150
|
220
|
105
|
75
|
55
|
51
|
4-14
|
16
|
160
|
25
|
160
|
230
|
115
|
85
|
65
|
58
|
4-14
|
16
|
180
|
32
|
180
|
310
|
135
|
100
|
78
|
66
|
4-18
|
18
|
200
|
40
|
200
|
320
|
145
|
110
|
85
|
76
|
4-18
|
18
|
200
|
50
|
230
|
400
|
160
|
125
|
100
|
88
|
4-18
|
20
|
250
|
65
|
290
|
420
|
180
|
145
|
120
|
110
|
8-18
|
22
|
320
|
80
|
310
|
500
|
195
|
160
|
135
|
121
|
8-18
|
22
|
320
|
100
|
350
|
520
|
230
|
190
|
160
|
150
|
8-23
|
24
|
360
|
125
|
400
|
600
|
270
|
220
|
188
|
176
|
8-25
|
28
|
500
|
150
|
480
|
620
|
300
|
250
|
218
|
204
|
8-25
|
30
|
700
|
200
|
600
|
720
|
375
|
320
|
282
|
260
|
12-30
|
38
|
900
|
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【超低温球阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
