排污底阀详细介绍
排污底阀产品概述：
排污底阀是一种节约能源的阀，一般安装在水泵水下吸管的底端限制水泵管内液体返回水源，起着只进不出的功能。阀盖上有很多个进水口和加强筋起到了不易堵塞，主要应用在抽水的管路上水道和支承的作用。安装在水泵底部防止水的倒流，连接方式有法兰连接和螺纹连接。
排污底阀工作原理:
排污底阀由阀体，阀瓣，阀盖，衬套，密封圈等零件组成，详见下图水源的水从阀盖进入阀体。在流体的压力作用下，阀瓣打开水，当示停后出口管内的压力将阀瓣迅速关闭，液体将不会倒回水源，起到了即畅通抽水又节约水能损失的作用。
排污底阀基本参数：
适用介质：水、油、及非腐蚀性介质
适用温度：≤80 ℃
主要密封材料：灰铸铁、丁腈橡胶
执行标准：Q/12 NJ3583-2001
试验标准：GB/T13927-1992
排污底阀安装使用注意事项：
1、注意：在安装前先将阀芯中的木质支撑物去掉，否则不能使用。
2、安装要求：安装在水泵吸水管的底部，安装时应保证其垂直状态。
3、启动：首次启动前向引水管中充满水之后迅即启动，造成吸水管内半真空状态，将水吸入垂直管，以完成泵水过程。
4、检修：一般情况下使用不必检修。当需要检修时，只需将底阀中口打开，更换阀芯橡胶垫即可，检修后仍按首次启泵方法启动。

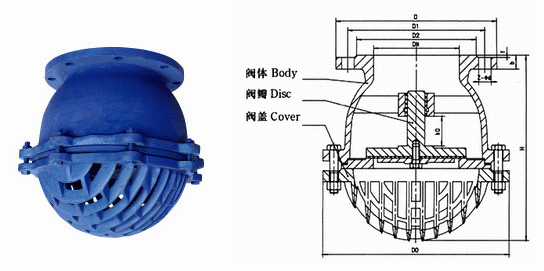

排污底阀外形结构图：
排污底阀连接尺寸：
| 型号 | 公称压力 DN（mm） |
尺寸（mm） | 重量kg | |||||||
| D | D1 |
D2 |
b-f |
Z-фd |
D0 |
H0 |
h |
|||
H42X-10/16 |
50 |
140 |
110 |
90 |
16-3 |
4-14 |
132 |
17 |
135 |
3.6 |
65 |
160 |
130 |
110 |
16-3 |
4-14 |
167 |
25 |
175 |
6 |
|
80 |
165 |
150 |
125 |
18-3 |
4-18 |
196 |
32 |
190 |
8 |
|
100 |
205 |
170 |
145 |
18-3 |
4-18 |
243 |
40 |
225 |
13.5 |
|
125 |
235 |
200 |
175 |
20-3 |
8-18 |
274 |
43 |
270 |
18 |
|
150 |
260 |
225 |
200 |
20-3 |
8-18 |
311 |
58 |
303 |
23.5 |
|
200 |
315 |
280 |
255 |
22-2 |
8-18 |
402 |
65 |
380 |
45 |
|
250 |
370 |
335 |
310 |
24-3 |
12-18 |
458 |
84 |
500 |
75 |
|
300 |
435 |
395 |
362 |
24-4 |
12-23 |
515 |
90 |
540 |
110 |
|
350 |
485 |
445 |
412 |
26-4 |
12-23 |
600 |
130 |
600 |
164 |
|
400 |
535 |
495 |
462 |
28-4 |
16-23 |
650 |
160 |
710 |
200 |
|

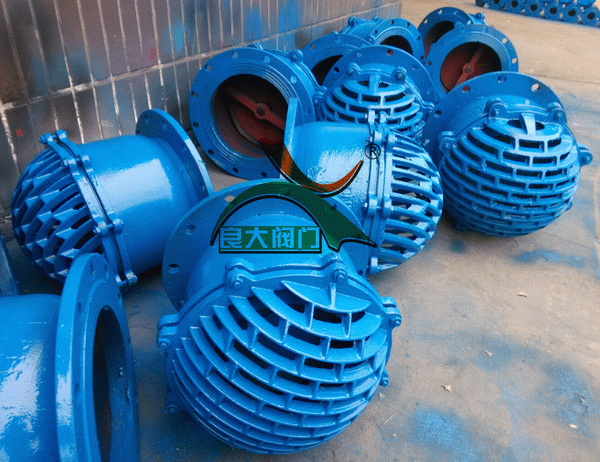

排污底阀产品实物图：
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【排污底阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
