水上式底阀
| 铸铁水上式底阀 |
 |
产品名称： | 铸铁水上式底阀 | |||||
| 型号： | SSDF-I | ||||||
| 口径： | DN50-800 | ||||||
| 压力： | 0.6-2.5MPa | ||||||
| 材质： | 铸铁、铸钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【铸铁水上式底阀】 | |||||||
铸铁水上式底阀详细介绍
铸铁水上式底阀产品概述：
每台水泵要安装一只底阀，底阀通常安装于水面以下，而水上式底阀则安装于水面以上，它是老式底阀的更新换代产品，是理想的引水设备而且亦可取代真空泵及抽真空装置。SSDF-I水上式底阀由阀体、阀瓣、活塞杆、阀盖、定位柱等零件组成。启动水泵前先向吸入管中充满液体，使水泵有足够的吸力，将液体吸入阀门，打开活塞阀瓣，从而进行供水作业，当停泵后，阀瓣在液压力和本身重力的作用下关闭，从而阻止了液体回到泵前。该底阀设计合理，制造工艺先进，安装、使用、检修方便。并具有摩擦阻力小，使用寿命长，节能等优点，广泛适用于石化、化工、纺织、印染、冶金、矿山、排灌等行业的水泵配套设施。
铸铁水上式底阀产品特点:
1、替代水下式底阀、安装于水面以上水平管与进水管的90°转弯处，亦可代替弯头，其密封性能独特，达到滴水不漏，并设有阻尼装置，对水锤危害有一定的减缓作用。
2、节能效果显著，在正常工作使用时（按千吨/米耗电量）可节能5-7%左右，使用一至两年，所节省电费可收回您为购买此阀的投资费用，其节能效果是一般底阀所不能达到的。
3、使用寿命长、维修方便，该底阀使用寿命在五年以上，大大地降低了生产成本，且在使用期内一般没有什么故障，即使有故障，处理也极为方便、迅速。充分显示了它的优越性。
4、自吸性能可靠，老式底阀的密封性能很差，经常会出现停泵后不能出水的问题，而水上式底阀具有独特的密封效果，可以达到滴水不漏，确保下一次起泵的顺利进行，因此在设计过程中，不必考虑因起泵不出水而选用投资很大的水下泵房给水工程方案。
5、本产品连接法兰全部符合GB规定，通用性能好。
铸铁水上式底阀零件材料：
序号
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
名称
|
阀体
|
阀瓣
|
阀杆
|
阀盖
|
阀杆套
|
密封圈
|
螺栓螺母
|
螺母
|
密封圈
|
压板
|
螺母
|
|
铸铁水上式底阀使用注意事项：
1、安装要求：安装在水泵吸水管的垂直管与水平管的转弯处，安装时应保证其垂直状态。
2、启动：首次启动前向水平管中充满水之后迅即启动，造成吸水管内半真空状态，将水吸入竖直管，以完成泵水过程。吸程过大时需要重复几次充水启动，以后停泵，开泵前不必充水。
3、检修：一般情况下使用不必检修。当需要检修时，只须将水上式底阀上面的阀盖打开，更换橡胶垫即可，检修后仍按首次启泵方法启动。
4、如使用在酸碱浓度较高的流体中，请您选用不锈钢材质的水上式底阀，同时我厂可根据用户要求生产全塑料水上式底阀或316L（钼合钛）材质。

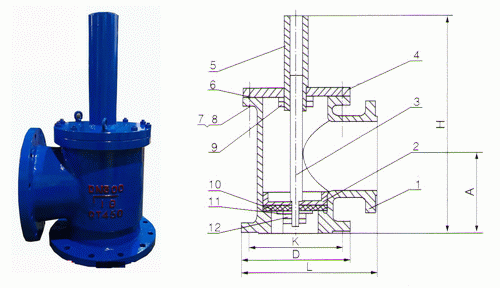

铸铁水上式底阀外形结构图：
公称通径
DN（mm）
|
D
|
D1
|
A
|
B
|
||
0.6MPa
|
1.0MPa
|
1.0MPa
|
1.6MPa
|
|||
50
|
140
|
160
|
110
|
125
|
100
|
100
|
65
|
160
|
180
|
130
|
145
|
110
|
110
|
80
|
185
|
195
|
150
|
160
|
120
|
120
|
100
|
205
|
215
|
170
|
180
|
130
|
130
|
150
|
260
|
280
|
225
|
240
|
150
|
150
|
200
|
315
|
335
|
280
|
295
|
190
|
190
|
250
|
370
|
390
|
335
|
350
|
240
|
240
|
300
|
435
|
440
|
395
|
400
|
290
|
290
|
350
|
485
|
500
|
445
|
460
|
340
|
340
|
400
|
535
|
565
|
495
|
515
|
390
|
390
|
450
|
590
|
615
|
550
|
565
|
440
|
440
|
500
|
640
|
670
|
600
|
620
|
490
|
490
|
600
|
755
|
780
|
705
|
725
|
590
|
590
|

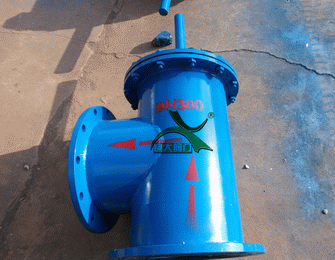

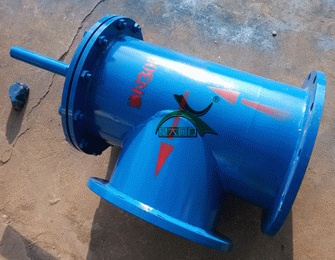

铸铁水上式底阀产品实物图：
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【铸铁水上式底阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
