当前位置:首页 >> 柱塞阀 >> 丝口柱塞阀 >> 内螺纹柱塞阀
更新时间 2024-12-22 0:04:40


丝口柱塞阀
    内螺纹柱塞阀
    内螺纹柱塞阀   产品名称: 内螺纹柱塞阀
    型号:U11SM、UJl1H
    口径:DN15-50
    压力:1.6-4.0MPa
    材质:铸铁、铸钢、不锈钢等

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【内螺纹柱塞阀

       内螺纹柱塞阀详细介绍


    内螺纹柱塞阀产品介绍

    内螺纹柱塞阀是由阀体、阀盖、阀杆,柱塞,导向、密封环、手轮等零件组成。当手轮旋转时,通过阀杆带动柱塞在导向套中上、下往复运动,使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。内螺纹柱塞阀中柱塞与密封环间采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封,从而保证了阀门的密封性,杜绝了内泄漏。由于密封环采用回弹性强,耐磨性高的无毒新型密封材料,所以密封可靠,经久耐用。从而提高了内螺纹柱塞阀的使用寿命。

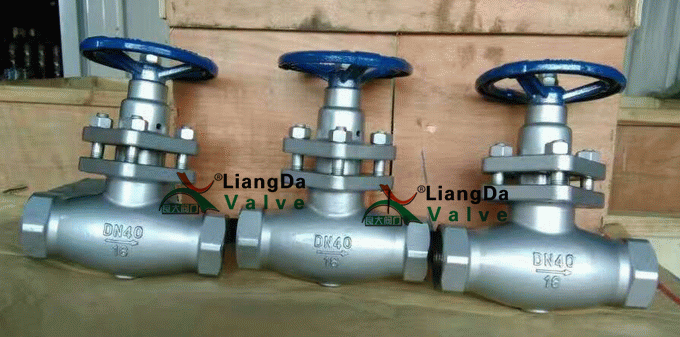

    内螺纹柱塞阀产品实物图:
    今晚十二生肖开什么号码开奖8月28

    内螺纹柱塞阀性能规范:

    阀体材料

    适用温度

    适用介质

    压力范围

    铸钢

    ≤250℃

    水、蒸汽、油品

    PN 1.6-6.4MPa

    铸铁

    ≤180℃

    水、蒸汽、油品

    PNl.6

    不锈钢

    ≤200℃

    硝酸、醋酸

    通径范围

    含钼不锈钢

    ≤200℃

    氮、氢、尿素等

    DNl 5-300mm


    内螺纹柱塞阀试验压力:

    实验项目

    实验介质

    实验压力

    压强实验

    1.5PN

    高压密封实验

    1.1 PN

    低压气密封实验

    0 5-0.7MPa


    内螺纹柱塞阀外形结构图:

     今晚十二生肖开什么号码开奖8月28

    内螺纹柱塞阀主要连接尺寸:

    公称通径
    DN(mm)

    U11SM、UJl1H-1.6 25.40 C.P.R 主要结构尺寸及外形尺寸

    阀体长度
    L

    接头长度
    L1

    接头长度
    S

    手轮直径
    Do

    管螺纹 G
    (寸)

    关闭高度
    H≈

    开启高度
    H1≈

    重量
    (kg)

    15

    90

    14

    32

    80

    1/2

    133

    157

    2.1

    20

    100

    16

    36

    100

    3/4

    141

    169

    2.8

    25

    120

    18

    46

    120

    1

    165

    199

    3.8

    32

    140

    20

    55

    140

    11/4

    179

    225

    5.8

    40

    170

    22

    65

    160

    11/2

    198

    246

    8.3

    50

    200

    24

    80

    200

    2

    226

    282

    13.2


    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【内螺纹柱塞阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
