丝口柱塞阀
| 丝口柱塞阀 |
 |
产品名称： | 丝口柱塞阀 | |||||
| 型号： | U11SM、UJl1H | ||||||
| 口径： | DN15-50 | ||||||
| 压力： | 1.6-4.0MPa | ||||||
| 材质： | 铸铁、铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【丝口柱塞阀】 | |||||||
丝口柱塞阀详细介绍
丝口柱塞阀产品概述：
丝口柱塞阀是由阀体、阀盖、阀杆，柱塞，导向、密封环、手轮等零件组成。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。丝口柱塞阀中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性，杜绝了内泄漏。由于密封环采用回弹性强，耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。从而提高了内螺纹柱塞阀的使用寿命。

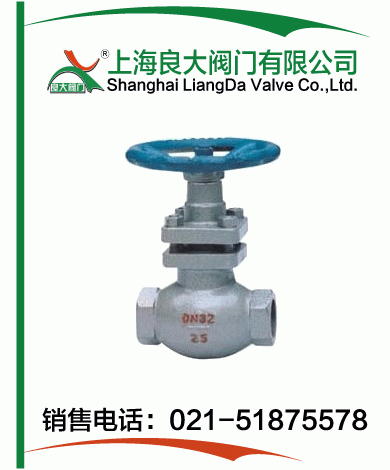

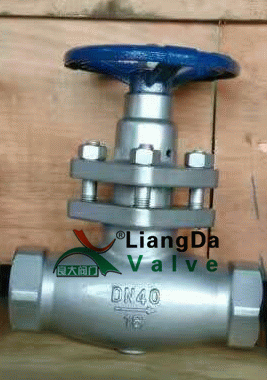

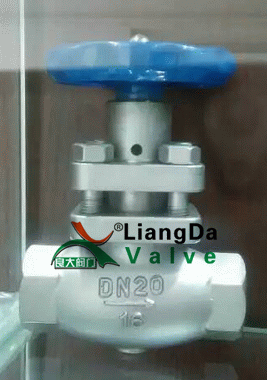

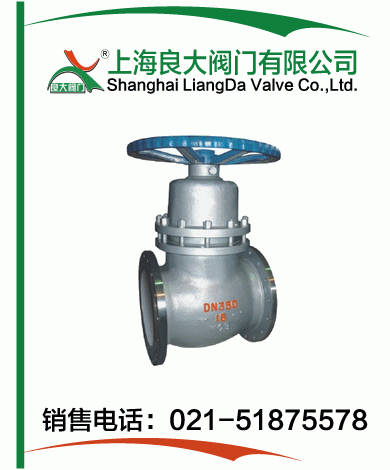

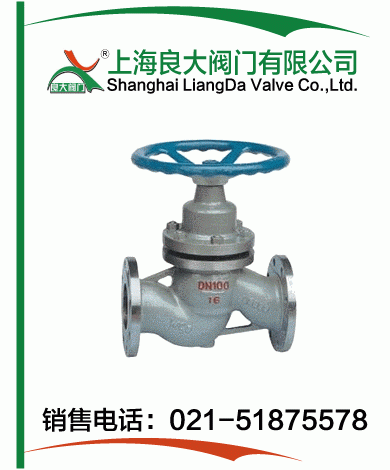

丝口柱塞阀产品实物图：
丝口柱塞阀性能规范：
阀体材料 |
适用温度 |
适用介质 |
压力范围 |
铸钢 |
≤250℃ |
水、蒸汽、油品 |
PN 1.6-6.4MPa |
铸铁 |
≤180℃ |
水、蒸汽、油品 |
PNl．6 |
不锈钢 |
≤200℃ |
硝酸、醋酸 |
通径范围 |
含钼不锈钢 |
≤200℃ |
氮、氢、尿素等 |
DNl 5-300mm |
丝口柱塞阀试验压力：
实验项目 |
实验介质 |
实验压力 |
压强实验 |
水 |
1.5PN |
高压密封实验 |
水 |
1.1 PN |
低压气密封实验 |
气 |
0 5-0.7MPa |

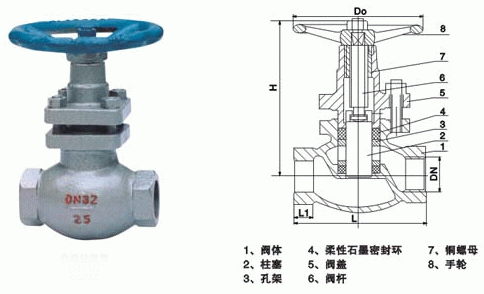

丝口柱塞阀外形结构图：
丝口柱塞阀主要连接尺寸：
|
公称通径
DN(mm)
|
U11SM、UJl1H-1.6 25.40 C．P．R 主要结构尺寸及外形尺寸 |
|||||||
|
阀体长度
L
|
接头长度
L1
|
接头长度
S
|
手轮直径
Do
|
管螺纹 G
(寸)
|
关闭高度
H≈
|
开启高度
H1≈
|
重量
(kg)
|
|
15 |
90 |
14 |
32 |
80 |
1/2 |
133 |
157 |
2.1 |
20 |
100 |
16 |
36 |
100 |
3/4 |
141 |
169 |
2.8 |
25 |
120 |
18 |
46 |
120 |
1 |
165 |
199 |
3.8 |
32 |
140 |
20 |
55 |
140 |
11/4 |
179 |
225 |
5.8 |
40 |
170 |
22 |
65 |
160 |
11/2 |
198 |
246 |
8.3 |
50 |
200 |
24 |
80 |
200 |
2 |
226 |
282 |
13.2 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【丝口柱塞阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
