当前位置：首页 >> 柱塞阀 >> 不锈钢柱塞阀 >> 不锈钢柱塞阀

更新时间 2024-12-22 0:04:46

不锈钢柱塞阀

产品名称：

不锈钢柱塞阀

型号：

U41S/U41SM

口径：

DN15-300

压力：

1.6-4.0MPa

材质：

铸铁、铸钢、不锈钢等

良大优势：	1、质量稳定：实行全过程质量监控细心把关，全方位检测！ 2、价格合理：高效率的成本控制减少开支，让利于客户！ 3、交货快捷：充足的库存，便捷的物流严格按照合同期交货！
订货须知：	请您尽量提供详细参数 ①名称 ②型号 ③口径 ④压力 ⑤材质 ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件
良大服务：	提供全套流体控制解决方案，良大阀门售前、售中、售后专业服务。

您正在浏览：【不锈钢柱塞阀】

不锈钢柱塞阀详细介绍

不锈钢柱塞阀产品概述：

不锈钢柱塞阀的柱塞表面经过高精度外圆磨床加工而成，密封环采用弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用，从而提高了柱塞阀的使用寿命。法兰柱塞阀标准可按美标、日标、国标等进行加工。是安装在蒸汽管道上，阀杆部位无泄漏，是锅炉蒸汽最理想阀门。没有流体流失提高了使用能源效率增加生产设备安全性减少了维护费用及频繁的维护保养降低经营成本，还提供了清洁安全的工作环境。

不锈钢柱塞阀工作原理：

不锈钢柱塞阀当手轮旋转时，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性。

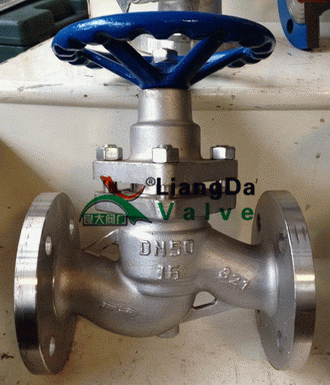

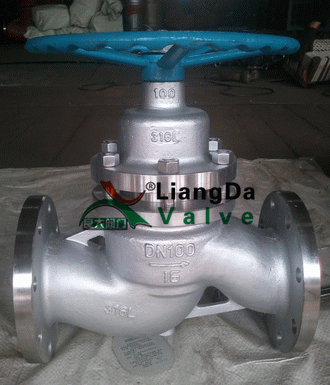

不锈钢柱塞阀产品实物图：

不锈钢柱塞阀产品特点：

1、开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损。

2、密封环采用弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。

3、在阀门中柱塞与密封环间采用过盈配合，从而保证了阀门的密封性，杜绝了内外泄漏。

4、关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。

不锈钢柱塞阀安装和维修：

1、柱塞阀出厂前均按ZBJ16006进行试验、验收、使用时只需将外表及孔腔清洗干净，不必拆洗和更换。

2、本柱塞阀可在任意位置安装，介质流动方向见阀体一箭头所示。

3、经过一段时间的使用密封环如有磨损及渗漏必须先将阀门关闭后，再将中法兰螺栓均匀地略加旋紧以至不渗漏即可同时更换时应防止柱塞和新装密封环裂痕和碰伤。

4、在短时间内，冷热交替温差较大的管道中，柱塞阀不能使用。

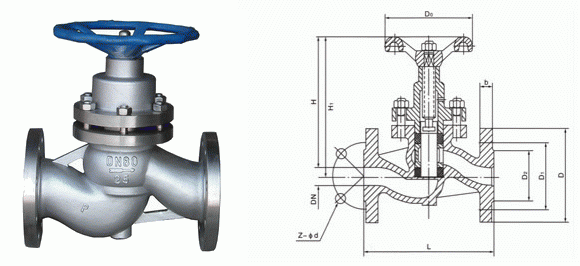

不锈钢柱塞阀外形结构图：

不锈钢柱塞阀连接尺寸：

1.6MPa U41SM-16Z U41SM-16C U41SM-16P/R
公称通径 DN(mm）		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
主要外形尺寸及连接尺寸 (mm)	L	130	150	160	180	200	230	290	310	350	400	480	600	650	698	787
	D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520
	D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470
	D2	45	55	65	78	85	100	120	135	155	185	210	265	320	375	435
	b	14	14	14	16	16	16	18	20	20	22	24	26	30	30	34
	Z-φd	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ18	8-φ23	12-φ23	12-φ25	12-φ25	16-φ25
	H	133	140	165	180	200	226	267	300	340	388	410	498	580	985	110
重量	kg	3.6	4.5	6	8.8	12	16	22	30	42	62	88	155	240	330	540

2.5MPa U41SM-25 U41SM-25P U41SM-25R
公称通径 DN(mm）		l 15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
主要外形尺寸及连接尺寸 (mm)	L	130	150	160	180	200	230	290	310	350	400	480	600	650	698	787
	D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550
	D1	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490
	D2	45	55	65	78	85	100	120	135	160	188	218	278	332	390	448
	b	16	16	16	18	18	20	22	22	24	28	30	34	36	40	44
	Z-φd	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ23	8-φ25	8-φ25	12-φ25	12-φ30	16-φ30	16-φ34
	H	133	140	165	180	200	230	230	300	340	388	410	498	580	1000	1130
重量	kg	3.6	4 5	6	8.8	12	16	22	32	42	70	95	180	260	350	570

4.0MPa U41SM-40 U41SM-40P U41SM-40R
公称通径DN(mm）		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
主要形尺及连接尺寸 (mm)	L	130	150	160	180	200	230	290	310	350	400	480	600	650	698	787
	D	95	105	115	135	145	160	180	195	230	270	300	375	445	510	570
	D1	65	75	85	100	110	125	145	160	190	220	250	320	385	450	515
	D2	45	55	65	78	85	100	120	135	160	188	218	282	345	408	465
	D6	40	51	58	66	76	88	110	121	150	176	204	260	313	364	422
	b	16	16	16	18	18	20	22	22	24	28	30	32	42	46	52
	Z-φd	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ23	8-φ25	8-φ25	12-φ30	12-φ34	16-φ34	16-φ34
	H	133	140	165	180	200	230	267	300	340	388	410	498	580	1000	1130
重量	kg	3.6	4.5	6	8.8	12	16	22	32	42	70	95	180	260	480	690

提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【不锈钢柱塞阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
