不锈钢柱塞阀

不锈钢活塞阀

产品名称：

不锈钢活塞阀

型号：

HSFJ41H/HSFZ41H

口径：

DN40-600

压力：

1.6-6.4MPa

材质：

铸铁、铸钢、不锈钢等

良大优势：	1、质量稳定：实行全过程质量监控细心把关，全方位检测！ 2、价格合理：高效率的成本控制减少开支，让利于客户！ 3、交货快捷：充足的库存，便捷的物流严格按照合同期交货！
订货须知：	请您尽量提供详细参数 ①名称 ②型号 ③口径 ④压力 ⑤材质 ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件
良大服务：	提供全套流体控制解决方案，良大阀门售前、售中、售后专业服务。

您正在浏览：【不锈钢活塞阀】

不锈钢活塞阀详细介绍

不锈钢活塞阀产品概述：

法兰连接可调节活塞阀新结构是本公司历年来在生产中种性能的特殊阀门中筛选出一种具有代表性新结构阀门。近年来经用户使用反馈信息中实践证明与实际经验根据柱塞阀的使用性能及技术与工艺上改进设计研制成功，是柱塞阀、截止阀、闸阀的更新换代推陈出新产品，填补了无泄漏管道蒸汽阀门的更佳启闭装置，深受新老用户的好评而推荐使用。

不锈钢活塞阀产品特点：

1、该升杆式活塞阀结构简单科学、安全可靠，启闭特别轻松灵活，操作省力与柱塞阀相比启闭轻、快等优点。

2、密封性能独特无泄漏，活塞具有金属与非金属多层密封结构组成的双效功能。

3、一体式阀座(缸套)径向锥形密封面，高度高、接触面积大、性能好。

4、活塞环根据不同的适用介质选用材料能全面提高了它的使用范围，耐高温、耐磨、耐腐、回弹性能强等，经长时间使用，活塞环如有磨损维护时可调压增大原始状态。

5、维修更换活塞环技术工艺简单方便，阀体无需拆离管道则停汽后卸下阀盖总成即可更换新活塞环重复性使用等特点。

不锈钢活塞阀结构性能及原理：

1、活塞阀由阀体、阀盖、压盖、阀杆、阀塞、阀塞盖、活塞环、一体缸套(阀座)升杆螺母、平面轴承、手轮、伞齿轮等部件组成，由于轮旋转升杆式带动活塞使之在锥形缸套内外之间对位上下往复运动完成它的关闭与开启。

2、它的缸套结构锥形在缸套(阀座)锥圆形内根据适用介质分别堆焊了不锈合金钢或硬质合金，堆焊层硬度可达HRC40，经镗研磨而成。

3、阀塞与活塞环的密封结构具有金属与非金属的多层密封组成，当一道活塞环在长时间的使用操作中受磨损已调压至零位调压已失效时，因此第二道金属截止式锥形活塞起着同时密封作用，故此活塞阀的使用寿命长达普通阀门的数倍，所以在使用过程中无需特别保养而保持不漏，能实现了无泄漏管道的更佳启闭装置的选择，对节约能源减少劳力及环境污染具有明显的应用。

不锈钢活塞阀主要零件及材料：

型号规格

通径
DN(mm)

试验压力 PN (MPa)
(1.6-6.4)

主要技术性能

阀门材料选用

壳体

密封

适用
介质

适用
温度
(℃)

阀体
阀盖
机架

活塞盖

阀杆
活塞

缸套
堆焊

垫料

丝杆
螺母

活塞盖
螺栓
弹垫

手轮

HSFJ41H HSFZ41H

40-600

2.4
3.75
6.0

1.76
2.75
4.4
(气密0.6)

水
蒸汽
气
油品
酸类等

120-
380

WCB
HT200
QT450-10
304
316
316L

WCB
304
316
316L

2Cr13
304
316
316L

A102
(308)
(Y)合金

金属
不锈钢
缠绕
石墨

铜
H62

1Cr18Ni9Ti
(304)

灰铸铁
马钢

不锈钢活塞阀主要性能规范：

型号规格	公称压力 PN(MPa)	试验压力 ps(MPa)		使用温度 ≤(℃)	适用介质
		壳体	密封
HSF41H-FX-16C	1.6	2.4	1.76 (气密) O．6	180-320℃	水、蒸汽、气、油品等
HSF41H-PPL-16P				280-320℃
HSF41W-FX-16P				180-320℃	水、蒸汽、气、油品等弱腐蚀介质类
HSF41W-PPL-16R				280-320℃	硝、醋酸类
HSF41W-SF-16R3				150-200℃	尿素等强腐蚀介质类
HSF41H-PTEF-16C				180-200℃	水蒸汽油品等
HSF41H-SX-16Z				120-180℃	水蒸汽、气等 (不耐油)

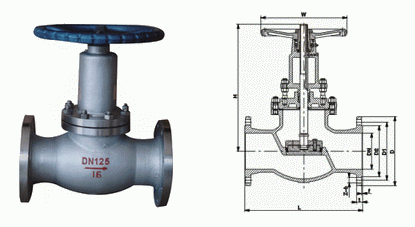

不锈钢活塞阀外形结构图：

HSFJ41H不锈钢活塞阀主要连接尺寸：

公称压力PN(MPa)	公称通径 DN(mm)	尺寸 (mm)									重量 (kg)
公称压力PN(MPa)	公称通径 DN(mm)	L	D	D1	D2	b	Z-φd	H	H1	Do	重量 (kg)
1.6	40	200	145	110	85	18	4-φ18	190	230	160	12.5
	50	230	160	125	100	20	4-φ18	205	245	180	16
	65	290	180	145	120	20	4-φ18	245	305	200	26
	80	310	195	160	135	22	8-φ18	285	365	240	35
	100	350	215	180	155	24	8-φ18	320	405	280	32
	125	400	245	210	185	26	8-φ18	340	415	320	64
	150	480	280	240	210	28	8-φ23	410	510	350	110
	200	600	335	295	265	30	12-φ23	530	650	450	168
	250	650	405	355	320	32	12-φ25	560	700	500	245
	300	750	460	410	375	34	12-φ25	670	850	550	580
	350	780	520	470	435	38	16-φ25	680	870	600	670
	400	914	580	525	485	40	16-φ30	820	1050	700	720
	450	1050	640	585	545	40	20-φ30	1100	1250	带伞齿轮传动装置	1340
	500	1150	705	650	608	44	20-φ34	100	1650		1400
	600	1350	840	770	718	48	20-φ41	1480	1800		1750

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)									重量 (kg)
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	D2	b	Z-φd	H	H1	D0	重量 (kg)
2.5	40	200	145	11O	85	18	8-φ18	200	240	160	14
	50	230	160	125	100	20	8-φ18	215	255	180	19
	65	290	180	145	120	22	8-φ18	255	315	200	30
	80	31O	195	160	135	22	8-φ18	295	375	240	42
	100	350	230	190	160	24	8-φ23	330	415	280	60
	125	400	270	220	188	28	8-φ25	350	425	320	95
	150	480	300	250	218	30	8-φ25	420	520	350	100
	200	600	360	310	278	34	12-φ25	530	650	450	170
	250	650	425	370	332	36	12-φ30	560	700	500	248
	300	750	485	430	392	40	16-φ30	670	850	550	310
	350	780	550	490	448	44	16-φ34	680	870	600	600
	400	914	610	550	505	48	16-φ34	820	1050	700	760
	450	1050	660	600	555	50	20-φ34		1250	带伞齿轮传动装置	1380
	500	1150	730	600	610	52	20-φ41		1650		1500
	600	1350	840	770	718	56	20-φ41		1800		1900

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)									凹下部分直径	凹下部分高度和深度	重量 (kg)
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	D2	b	Z-φd	H	H1	DO	D6	f1=f2	重量 (kg)
4.0	40	200	145	11O	85	18	4-φ1 8	200	240	160	76	3-4	14
	50	230	160	125	100	20	4-φ18	215	255	180	88	3-4	18
	65	290	180	145	120	22	8-φ18	255	315	200	110	3-4	28
	80	310	195	160	135	22	8-φ18	295	375	240	121	3-4	40
	1OO	350	230	190	160	24	8-φ23	330	415	280	150	3-4.5	55
	125	400	270	220	188	28	8-φ25	350	425	320	176	3-4.5	78
	150	480	300	250	218	30	8-φ25	420	520	350	204	3-4.5	124
	200	600	375	320	282	38	12-φ30	530	650	450	260	3-4.5	195
	250	650	445	385	345	42	12-φ34	560	700	500	313	3-4.5	295
	300	750	510	450	408	46	16-φ34	670	850	550	364	3-4.5	650
	350	780	570	510	465	52	16-φ34	680	870	600	422	4-5	760
	400	914	655	585	535	58	16-φ41	820	1050	700	474	4-5	860
	450	1050	680	61O	560	60	20-φ41		1250			带伞齿轮传动装置	1500
	500	1150	755	670	612	62	20-φ48		1650				1700
	600	1350	890	795	730	62	20-φ54		1800				2200

说明： 1、(J)表示截止管道法兰连接长度尺寸；2、(Z)表示闸阀管道法兰连接长度尺寸；3、(A)表示美标法兰连接长度尺寸。

HSFZ41H不锈钢活塞阀主要连接尺寸：

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸 (mm)									重量 (kg)
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	D2	b	Z-φd	H	H1	DO	重量 (kg)
1.6	40	200	145	11O	85	16	4-φ18	200	240	160	12.2
	50	250	160	125	1OO	16	4-φ18	215	255	180	18.5
	65	265	180	145	120	18	4-φ18	255	315	200	27
	80	280	195	160	135	20	8-φ18	295	375	240	40
	100	300	215	180	155	20	8-φ18	330	415	280	50
	125	325	245	210	185	22	8-φ18	350	45	320	85
	150	350	280	240	21O	24	8-φ23	420	520	350	95
	200	400	335	295	265	26	12-φ23	530	650	450	160
	250	450	405	355	320	30	12-φ25	560	700	500	230
	300	500	460	410	375	30	12-φ25	670	850	550	290
	350	550	520	470	435	34	16-φ25	680	870	600	575
	400	600	580	525	485	36	16-φ30	820	1040	700	735

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)									重量 (kg)
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	D2	b	Z-φd	H	H1	D0	重量 (kg)
2.5	40	200	145	110	85	18	4-φ18	200	240	160	13
	50	250	160	125	100	20	4-φ18	215	255	180	18
	65	265	180	145	120	22	4-φ18	255	315	200	28
	80	280	195	160	135	22	8-φ18	295	375	240	41
	100	300	230	190	160	24	8-φ23	330	415	280	55
	125	325	270	220	188	8	8-φ25	350	425	320	90
	150	350	300	250	218	30	8-φ25	420	520	350	100
	200	400	360	310	278	34	12-φ25	530	650	450	165
	250	450	425	370	332	36	12-φ30	560	700	500	238
	300	500	485	430	390	40	16-φ30	670	850	550	300
	350	550	550	490	448	44	16-φ34	680	870	600	585
	400	600	610	550	505	48	16-φ34	820	1040	700	745

提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【不锈钢活塞阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
