| 保温夹套法兰球阀 |
 |
产品名称： | 保温夹套法兰球阀 | |||||
| 型号： | BQ41PPL | ||||||
| 口径： | DN15-200 | ||||||
| 压力： | 1.6-4.0MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【保温夹套法兰球阀】 | |||||||
保温夹套法兰球阀详细介绍
保温夹套法兰球阀产品概述：
保温夹套法兰球阀也称夹套球阀，是在球阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。保温夹套球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。保温夹套球阀主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的重油、胶类等高粘度介质。
保温夹套法兰球阀结构特点：
1、保温夹套法兰球阀采用整体式夹套结构设计，更能均匀地保温、保冷，比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。 夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的高压力为1MPa。
2、保温夹套法兰球阀具有良好的保温、保冷特性，除缩径保温球阀外，阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失，因此，对容易凝固、高粘度的液体介质具有优良的性能。
保温夹套法兰球阀性能规范：
| 设计标准 | ASMEB16.34GB/T12224 |
| 结构长度 | ASMEB16.10GB/T12221 |
| 连接法兰 | ASMEB16.5JB/T79 |
| 驱动方 | 手动、电动、气 |
| 试验和检验 | JB/T9092API598 |
| 适用介质 | 重油、胶类等易凝固介质 |
保温夹套法兰球阀零件材料：
| 序号 | 零件名称 | 材质 | |
| GB | ASTM | ||
| 1 | 夹套 | 25 | A105 |
| 2 | 阀座 | WCB | A216-WCB |
| 3 | 阀体 | 25 | A105 |
| 4 | 密封圈 | PTFE、对位聚苯 | |
| 5 | 球体 | ||
| 6 | 阀杆 | 1Cr13 | A247-410 |
| 7 | 填料 | 柔性石墨 | |
| 8 | 填料压盖Gland | WCB | A216-WCB |

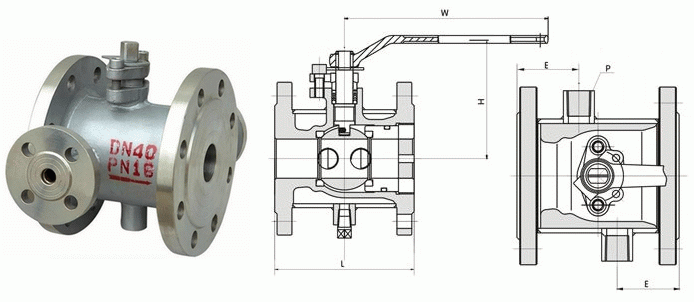

保温夹套法兰球阀外形结构图：
保温夹套法兰球阀连接尺寸：
| 公称通径(DN) | b | L | D | E | Q | H | W | 管螺纹 | ||
| (mm) | (in) | (mm) | (in) | P | ||||||
| 20 | 3/4″ | 19 | 117 | 40 | 11/2″ | 58.5 | 147 | 101 | 170 | G3/4″ |
| 25 | 1″ | 25 | 127 | 50 | 2″ | 62.5 | 156 | 106 | 170 | G3/4″ |
| 40 | 11/2″ | 38 | 165 | 65 | 21/2″ | 63.5 | 181 | 125 | 250 | G3/4″ |
| 50 | 2″ | 51 | 178 | 80 | 3″ | 68 | 218 | 135 | 250 | G3/4″ |
| 80 | 3″ | 76 | 229 | 150 | 6″ | 82 | 275 | 193 | 350 | G3/4″ |
| 100 | 4″ | 102 | 254 | 200 | 8″ | 83 | 300 | 265 | 420 | G3/4″ |
| 150 | 6″ | 152 | 292 | 250 | 10″ | 95 | 403 | 355 | 1000 | G3/4″ |
| 200 | 8″ | 203 | 330 | 300 | 12″ | 100 | 492 | 410 | 1300 | G3/4″ |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【保温夹套法兰球阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
