法兰球阀
| 高压法兰球阀 |
 |
产品名称： | 高压法兰球阀 | |||||
| 型号： | Q47N/H/Y | ||||||
| 口径： | DN15-600 | ||||||
| 压力： | PN1.6-42.0MPa | ||||||
| 材质： | 碳钢、不锈钢、铬钼钢等 | ||||||
|
|||||||
| 您正在浏览：【高压法兰球阀】 | |||||||
高压法兰球阀详细介绍
高压法兰球阀产品概述：
高压法兰球阀是一种由阀体、阀盖、阀座、球体、阀杆、支架和传动装置等组成，主体部件采用锻造或轧制工艺成型的三片式锻钢高压球阀，其左右两阀盖通过螺栓固定连接在阀体两侧，并在其之间分别装有密封圈，阀盖与阀座相连，阀座上有球体，球芯上端有阀杆，阀轴外圆面与阀体之间装有填料，填料上方设置填料压紧装置，且在阀杆顶部设有传动装置，驱动在阀杆上端施加一定的转矩并传递给球体，使它将旋转90°，球芯的通孔则与阀体通道中心线重合或垂直，球阀便完成了全开或全关的动作。
高压法兰球阀能满足高压、超高压管线的要求，具有承压能力强、流体阻力小、开关迅速方便、密封性好、寿命长、可靠性高等优点。

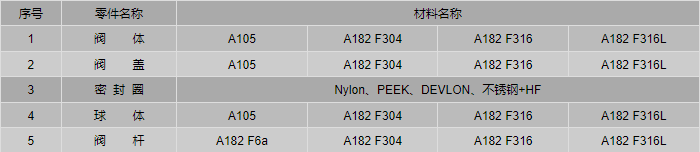

高压法兰球阀零件材料：

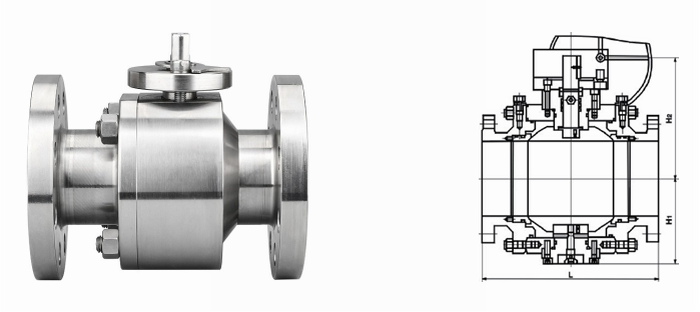

高压法兰球阀外形结构图：

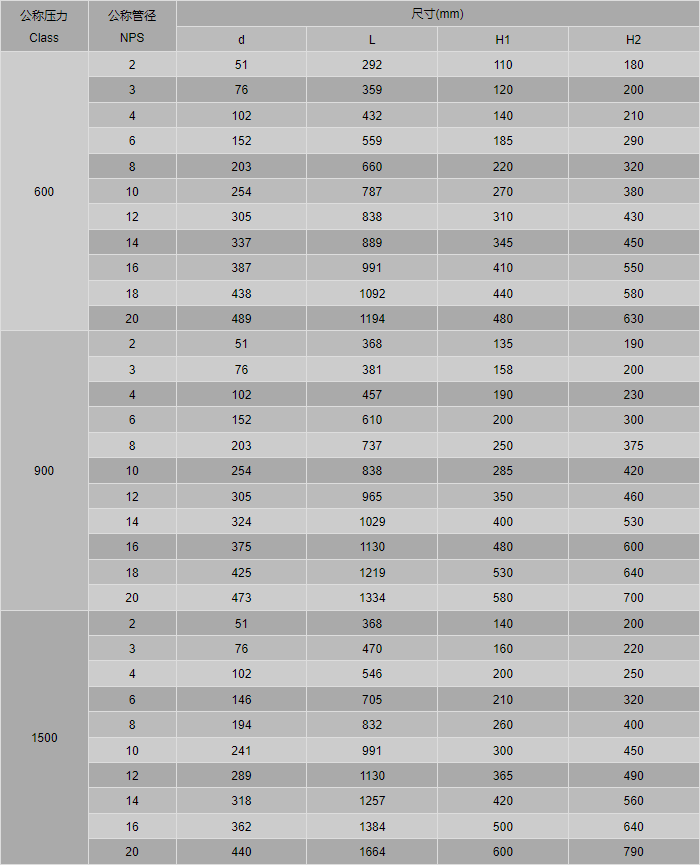

高压法兰球阀外形尺寸表：
高压法兰球阀产品订货参数:
尊敬的客户！如果您需要订购我公司高压法兰球阀产品，咨询时请说明规格型号，如无法提供这些数据，请告知公称压力、公称通径、阀体材料、使用介质、介质温度、法兰执行标准及法兰密封面形式等，本产品按阀座使用材料的不同，有软密封和金属密封两种。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【高压法兰球阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
