衬氟止回阀

旋启式衬氟止回阀

产品名称：

旋启式衬氟止回阀

型号：

H44F46

口径：

DN15-500

压力：

0.6-2.5MPa

材质：

铸钢、不锈钢等

良大优势：	1、质量稳定：实行全过程质量监控细心把关，全方位检测！ 2、价格合理：高效率的成本控制减少开支，让利于客户！ 3、交货快捷：充足的库存，便捷的物流严格按照合同期交货！
订货须知：	请您尽量提供详细参数 ①名称 ②型号 ③口径 ④压力 ⑤材质 ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件
良大服务：	提供全套流体控制解决方案，良大阀门售前、售中、售后专业服务。

您正在浏览：【旋启式衬氟止回阀】

旋启式衬氟止回阀详细介绍

旋启式衬氟止回阀产品概述：

旋启式衬氟止回阀是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动防腐阀门，又称逆止阀或单向阀。专用于控制腐蚀性或强腐蚀性介质。阀体内腔表面覆有可供选择的各种氟塑料，具有强度高、耐腐蚀性能好的特点；适用于不同工作温度和流体管路，防止各类管路或设备上的介质逆流的单向启闭。旋启式衬氟止回阀的阀轴与阀瓣设计为一体，全部衬氟塑料的轴，镶嵌在阀体与阀盖之间形成的特殊凹槽内，启闭灵活，密封可靠。另外，除了阀体、阀瓣外，复位弹簧也全部包衬了耐腐蚀的氟塑料，设计合理的弹簧，使阀瓣在低压区内也能产生足够的密封比压，保证阀门在低压力区密封的可靠性。

旋启式衬氟止回阀技术标准：

遵循规范	STANDARD
设计与制造	GB 12235/GB 2236
结构长度	GBl 2221(长一短系列)
法兰尺寸	JB/T78、JB/T79(或按合同要求)
压力试验	GB/T 13927
标志	GB 12220
供货	GB/T 12252

旋启式衬氟止回阀零件材料：

序号	零件名称	灰铸铁	碳钢	不锈钢		超低碳不锈钢
序号	零件名称	Z	C	P	R	P L	R L
1	阀体、阀盖、阀瓣	HT250	WCB	CF8	CF8M	CF3	CF3M
2	衬里层	FEP(F46)PFA(可溶性聚四氟乙烯)PCTFE(F3)PO(聚烯烃)
3	销轴	1Cr13/35 WCB 1Crl8Ni9/CF8 00Crl7Ni14M02/CF3M
4	隔膜	35	35	1Crl7Ni2	1Crl7Ni2	1Cr18Ni9Ti	1Crl8Ni9Ti

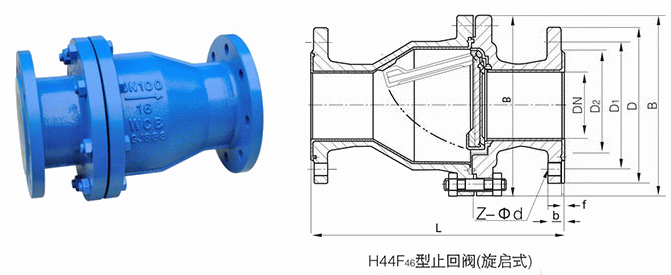

旋启式衬氟止回阀外形结构图：

旋启式衬氟止回阀连接尺寸：

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	B	H	重量(kg)
DN (mm)	NPS (inch)	PNO.6MPa
15	1/2	130	80	55	40	2	12	4-φ12	105	55	4
20	3/4	150	90	65	50	2	14	4-φ12	115	58	5
25	1	160	100	75	60	2	14	4-φ12	128	60	6
32	1¹/4	180	120	90	70	2	16	4-φ14	145	75	7
40	1¹/2	200	130	100	80	3	16	4-φ14	160	82	8
50	2	230	140	110	90	3	16	4-φ14	178	95	10
65	2¹/2	290	160	130	110	3	16	4-φ14	205	105	20
80	3	310	185	150	125	3	18	4-φ18	230	120	25
100	4	350	205	170	145	3	18	4-φ18	255	135	30
125	5	400	235	200	175	3	20	8-φ18	305	158	50
150	6	480	260	225	200	3	20	8-φ18	345	180	65
200	8	495	315	280	255	3	22	8-φ18	415	215	137
250	10	622	370	335	310	3	24	12-φ18	490	240	150
300	12	698	435	395	362	4	24	12-φ23	540	265	185
350	14	787	485	445	412	4	26	12-φ23	585	300	215
400	16	914	535	495	462	4	28	16-φ23	635	360	244
450	18	978	590	550	518	4	28	16-φ23	680	385	276
500	20	978	640	600	568	4	30	16-φ23	740	415	315

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	B	H	重量(kg)
DN (mm)	NPS (inch)	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14	105	55	5
20	3/4	150	105	75	55	2	16	4-φ14	115	58	7
25	1	160	115	85	65	2	16	4-φ14	128	60	9
32	1¹/4	180	135	100	78	2	18	4-φ18	145	75	11
40	1¹/2	200	145	110	85	3	18	4-φ18	160	82	13.5
50	2	230	160	125	100	3	20	4-φ18	178	95	18
65	2¹/2	290	180	145	120	3	20	4-φ18	205	105	22
80	3	310	195	160	135	3	22	4/8-φ18	230	120	28
100	4	350	215	180	155	3	22	8-φ18	255	135	34
125	5	400	245	210	185	3	24	8-φ18	305	158	58
150	6	480	280	240	210	3	24	8-φ23	345	180	72
200	8	495	335	295	265	3	26	8-φ23	415	215	150
250	10	622	390	350	320	3	28	12-φ23	490	240	165
300	12	698	440	400	368	4	28	12-φ23	540	265	190
350	14	787	500	460	428	4	30	16-φ23	585	300	225
400	16	914	565	51 5	482	4	32	16-φ25	635	360	254
450	18	978	615	565	532	4	32	20-φ25	680	385	285
500	20	978	670	620	585	4	34	20-φ25	740	415	333

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	B	H	重量(kg)
DN (mm)	NPS (inch)	PNl 6MPa
15	1/2	130	95	65	45	2	1 4	4-φ14	110	55	6
20	3/4	150	105	75	55	2	16	4-φ14	120	58	7.8
25	1	160	115	85	65	2	16	4-φ14	135	60	10
32	1¹/4	180	135	100	78	2	18	4-φ18	150	75	12.5
40	1¹/2	200	145	110	85	3	18	4-φ18	165	82	14.5
50	2	230	160	125	100	3	20	4-φ18	185	95	19.5
65	2¹/2	290	180	145	120	3	20	4-φ18	210	105	25.5
80	3	310	195	160	135	3	22	8-φ18	235	120	30
100	4	350	215	180	155	3	24	8-φ18	260	135	36
125	5	400	245	210	185	3	26	8-φ18	310	158	62
150	6	480	280	240	21 O	3	28	8-φ23	350	180	78
200	8	495	335	295	265	3	30	12-φ23	420	215	156
250	10	622	405	355	320	3	32	12-φ25	505	240	172
300	12	698	460	410	375	4	34	12-φ25	560	265	240
350	14	787	520	470	435	4	38	16-φ25	605	300	208
400	16	914	580	525	485	4	40	16-φ30	650	350	265

提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【旋启式衬氟止回阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
