CCQ型气动超高真空插板阀详细介绍
CCQ型气动超高真空插板阀产品概述：
CCQ型系列气动超高真空插板阀是用压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞，驱动阀板作上下运动，实现阀门的开启或关闭，从而达到在超高真空系统中接通或切断气流的目的。适用的工作介质为洁净的空气和非腐蚀性气体。
CCQ型气动超高真空插板阀技术性能：
适用范围(Pa)
|
105～1.3x10-7
|
阀门漏率(Pa.L/S)
|
DN≤200为≤1.3x10-7
DN≥250为≤6.7x10-7
|
阀门烘烤温度（℃）
|
≤150(除传动装置外)
|
开阀时阀板两侧压力差(Pa)
|
≤2.7x103
|
气源压力（MPa）
|
0.4～0.6
|
电源电压
|
标准出厂：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等
|
信号反馈
|
标准出厂：不带反馈信号
特殊指定：微动开关DC/AC5～240V
|

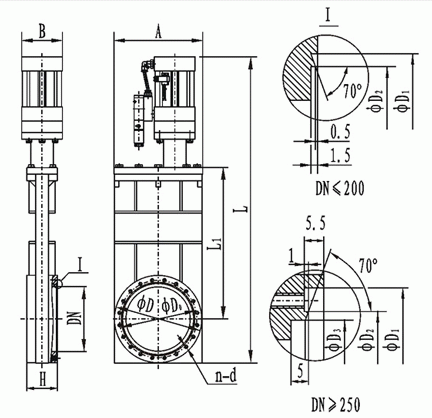

CCQ型气动超高真空插板阀外形结构图：
CCQ型气动超高真空插板阀连接尺寸：
型号
|
通径(DN)
|
ΦD
|
ΦD0
|
ΦD1
|
ΦD2
|
ΦD3
|
H
|
A
|
n-d
|
L
|
L1
|
B
|
法兰标准
|
CCQ-50
|
50
|
89
|
72.4
|
61.6
|
55.6
|
/
|
60
|
91
|
8-M8
|
515
|
153
|
62
|
GB/T6071
|
CCQ-63
|
63
|
114
|
92.1
|
82.6
|
76.6
|
/
|
65
|
105
|
8-M8
|
590
|
180
|
62
|
CCQ-80
|
80
|
130
|
110
|
99
|
93
|
/
|
65
|
130
|
16-M8
|
608
|
220
|
75
|
CCQ-100
|
100
|
152
|
130.2
|
120.7
|
114.7
|
/
|
70
|
152
|
16-M8
|
655
|
267
|
94
|
CCQ-150
|
150
|
202
|
181
|
171.5
|
165.5
|
/
|
70
|
202
|
20-M8
|
707
|
350
|
94
|
CCQ-200
|
200
|
254
|
231.8
|
222.3
|
216.6
|
/
|
80
|
251
|
24-M8
|
806
|
426
|
112
|
CCQ-250
|
250
|
314
|
288
|
308
|
275
|
271
|
85
|
300
|
32-M8
|
1125
|
550
|
112
|
JB5278
|
CCQ-300
|
300
|
365
|
338
|
353
|
323
|
318
|
90
|
352
|
32-M10
|
1195
|
613
|
140
|
/
|
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【CCQ型气动超高真空插板阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
