铸铁底阀
| 铸铁底阀 |
 |
产品名称： | 铸铁底阀 | |||||
| 型号： | H42X | ||||||
| 口径： | DN25-500 | ||||||
| 压力： | 0.25-1.6MPa | ||||||
| 材质： | 铸铁、铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【铸铁底阀】 | |||||||
铸铁底阀详细介绍
铸铁底阀产品概述：
底阀是一种节约能源的阀，一般安装在水泵水下吸管的底端限制水泵管内液体返回水源，起着只进不出的功能。阀盖上有很多个进水口和加强筋起到了不易堵塞，主要应用在抽水的管路上水道和支承的作用，连接方式有法兰连接和螺纹连接。主要由阀体，阀芯，阀瓣，过滤网等组成，一般承受压力为6-25公斤。
铸铁底阀结构与原理:
底阀由阀体，阀瓣，阀盖，衬套，密封圈等零件组成，详见下图水源的水从阀盖进入阀体。在流体的压力作用下，阀瓣打开水，当示停后出口管内的压力将阀瓣迅速关闭，液体将不会倒回水源，起到了即畅通抽水又节约水能损失的作用。
铸铁底阀性能规范：
适用介质：水、油、及非腐蚀性介质
适用温度：≤80 ℃
主要密封材料：灰铸铁、丁腈橡胶
执行标准：Q/12 NJ3583-2001
试验标准：GB/T13927-1992

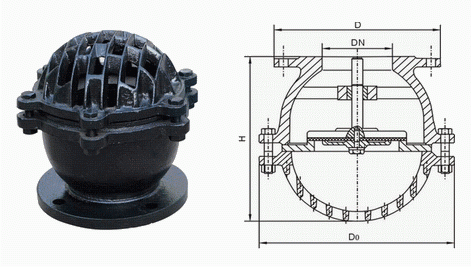

铸铁底阀外形结构图：
铸铁底阀外形尺寸及重量：
铸铁底阀产品实物图：
铸铁底阀零件材料：
| 零件名称 | 材料 |
| 阀体、阀盖、阀瓣 | 灰铸铁、铸钢、不锈钢 |
| 密封圈 | 橡胶 |
| 垫片 | 石棉板 |

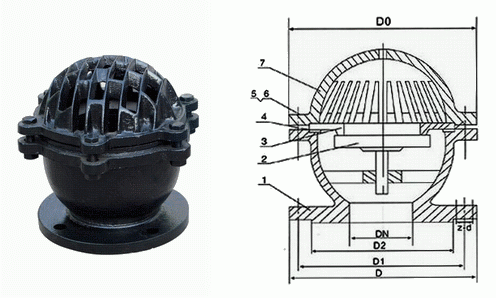

铸铁底阀外形结构图：
铸铁底阀外形尺寸及重量：
| 型号 | 公称通径DN（mm） | 尺寸（mm） | 重量（kg） | |||||||
| D | D1 | D2 | b-f | Z-Φd | D0 | h0 | H | |||
| H42X-16/25 | 50 | 140 | 110 | 90 | 16-3 | 4-14 | 135 | 17 | 142 | 4 |
| 65 | 160 | 130 | 110 | 16-3 | 4-14 | 168 | 25 | 180 | 6.5 | |
| 80 | 185 | 150 | 125 | 18-3 | 4-18 | 198 | 32 | 197 | 8.5 | |
| 100 | 205 | 170 | 145 | 18-3 | 4-18 | 247 | 40 | 230 | 143.5 | |
| 125 | 235 | 2500 | 175 | 20-3 | 8-18 | 272 | 43 | 270 | 18 | |
| 150 | 260 | 225 | 200 | 20-3 | 8-18 | 315 | 38 | 297 | 24 | |
| 200 | 315 | 280 | 255 | 22-3 | 8-18 | 405 | 65 | 382 | 38 | |
| 250 | 370 | 335 | 310 | 24-3 | 12-18 | 465 | 84 | 460 | 64 | |
| 300 | 435 | 395 | 262 | 24-4 | 12-23 | 510 | 90 | 530 | 98 | |

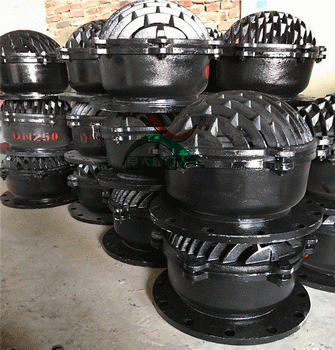

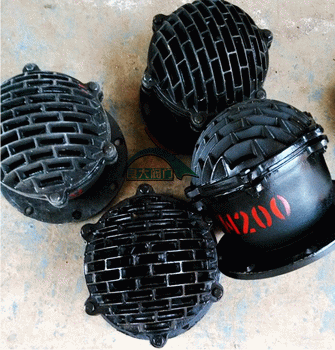

铸铁底阀产品实物图：
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【铸铁底阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
