滤网式底阀
| 滤网式底阀 |
 |
产品名称： | 滤网式底阀 | |||||
| 型号： | H42X | ||||||
| 口径： | DN50-600 | ||||||
| 压力： | 0.6-2.5MPa | ||||||
| 材质： | 铸铁，铸钢，不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【滤网式底阀】 | |||||||
滤网式底阀详细介绍
滤网式底阀产品概述：

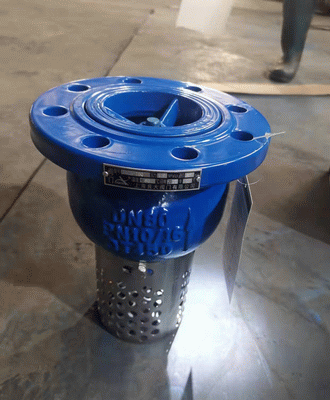

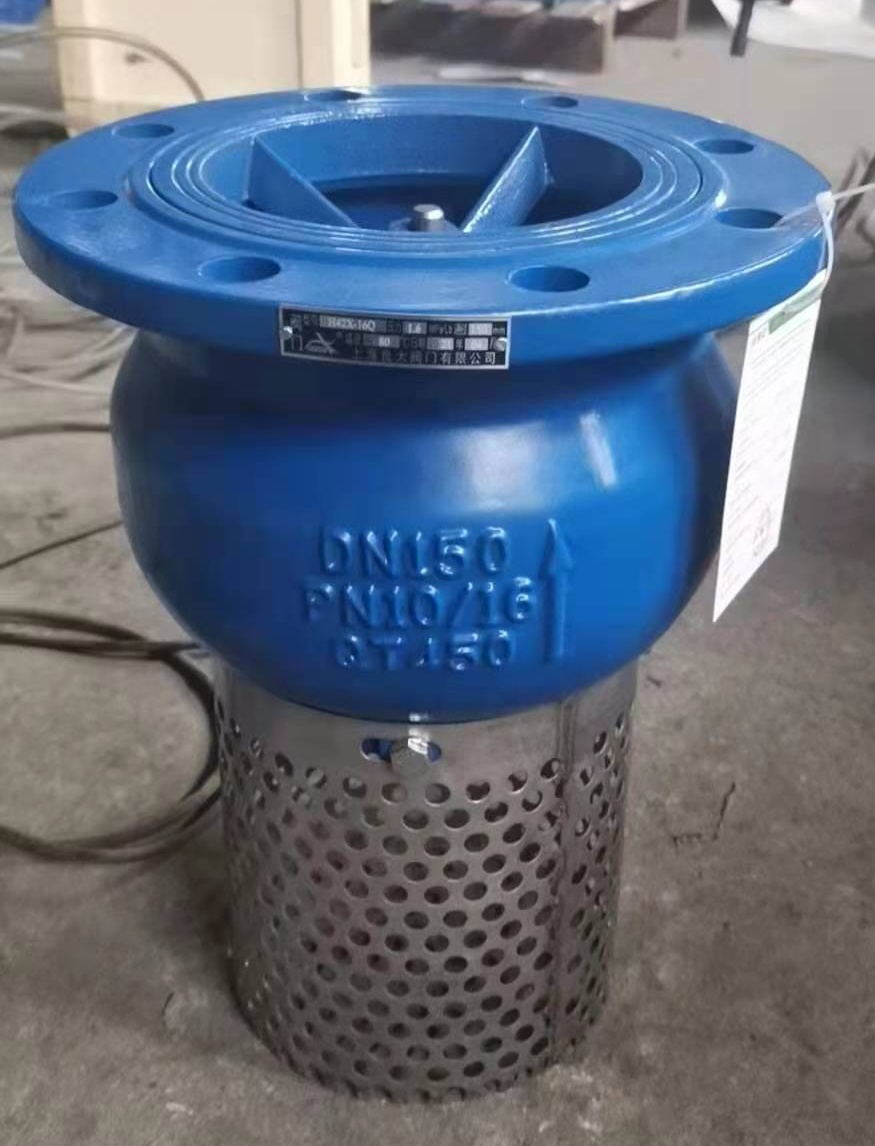

滤网式底阀是一种节约能源的阀，一般安装在水泵水下吸管的底端限制水泵管内液体返回水源，起着只进不出的功能。底阀由阀体，阀瓣，阀盖，衬套，密封圈等零件组成，详见下图水源的水从阀盖进入阀体。在流体的压力作用下，阀瓣打开水，当示停后出口管内的压力将阀瓣迅速关闭，液体将不会倒回水源，起到了即畅通抽水又节约水能损失的作用。滤网式底阀产品实物图：
滤网式底阀零件材料：
阀体：铸铁或球墨铸铁
阀瓣：铸铁或球墨铸铁
密封圈：NBR
弹簧：不锈钢/锌钢
滤网：不锈钢/钢镀锌

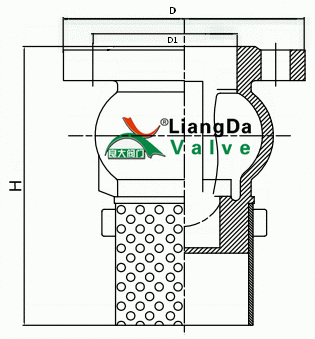

滤网式底阀外形结构图：
滤网式底阀连接尺寸：
DN 50 65 80 100 125 150 200 250 300
H 120 120 140 170 200 220 288 344 385
D 165 185 200 220 250 285 340 395 445
D1 125 145 160 180 210 240 295 350 400
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【滤网式底阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
