VA7010电动二通阀详细介绍
VA7010电动二通阀概述:
1、VA7010电动二通阀由VAA7010系列阀门驱动器和VAV7010系列铜阀组成。用于控制冷水或热水空调系统管道的开启或关闭,达到控制室温之目的。2、驱动器由单向磁滞同步电机驱动,阀门弹簧复位。阀门不工作时处于常闭状态,当需要工作时,由温控器提供一个开启信号,使电动阀接通交流电源而动作,开启阀门,冷冻水或热水进入风机盘管,为房间提供冷气或暖气;当室温达到温控器设定值时,温控器令电动阀断电,复位弹簧使阀门关闭,从而截断进入风机盘管的水流。通过阀门关闭或开启,使室温始终保持在温控器设定的温度范围内。
3、VA7010系列电动阀之驱动器与阀体采用螺套联接方式,可以在阀门安装之后,再安装驱动器,现场装配,接线灵活、方便。
4、驱动器之平面设计可以贴近墙面安装,占用空间小。产品可靠耐用,工作噪音低,并能在隐蔽式风机盘管装置内常出现的高温环境可靠工作。
VA7010电动二通阀参数:
驱动器技术参数:
二通阀技术参数:
VA7010电动二通阀外形结构图:
VA7010电动二通阀连接尺寸:
VA7010电动二通阀安装示意图:
VA7010电动阀二通阀注意事项:
VA7010电动二通阀特点:
1、阀体黄铜锻造,不锈钢杆及弹簧,体积小,耐腐蚀。
2、阀芯结构优化,在不减少Kv值的情况下,允许压差大。
3、驱动器与阀体分离,可快速拆装。
4、驱动器有可供系统调试和维修使作用的手动操作杆。
2、阀芯结构优化,在不减少Kv值的情况下,允许压差大。
3、驱动器与阀体分离,可快速拆装。
4、驱动器有可供系统调试和维修使作用的手动操作杆。
VA7010电动二通阀参数:
阀体材料:黄铜锻造
阀杆材料:不锈钢 (A1S1302)
阀杆材料:不锈钢 (A1S1302)
密封材料:丁腈橡胶 (NBR)
驱动器:盖阻燃ABS工程塑料
工作介质:水
介质温度:<95℃
环境温度:0℃-60℃
介质温度:<95℃
环境温度:0℃-60℃
驱动器底盘:压铸铝合金
启闭时间:开约10秒,关约5秒
驱动器技术参数:
型号 |
额定电压 |
功率 |
驱动方式 |
与SRV2000阀配合动作时间 |
净重(kg) |
VA7010-220 VA7010-110 |
AC220V±10% |
7W |
单向电机驱动 |
全开时间:通电后约10秒 |
0.3 |
AC110V±10% |
|||||
VA7010-24 |
AC24V±10% |
二通阀技术参数:
产品型号 |
阀门形式 |
螺纹连接 |
流量系数 |
关闭压差 |
工作 |
流体 |
环境 |
储存 |
承压 |
VA7010-15 |
常闭二通阀 |
G1/2 |
1.5 |
0.25 |
冷冻/ |
2-94℃ |
0-60℃ |
-20-65℃ |
1.6 |
VA7010-15 |
混合三通阀 |
G1/2 |
1.5 |
0.25 |
|||||
VA7010-20 |
常闭二通阀 |
G3/4 |
2.5 |
0.1 |
|||||
VA7010-20 |
混合三通阀 |
G3/4 |
2.5 |
0.1 |
|||||
VA7010-25 |
常闭二通阀 |
G1 |
4.8 |
0.06 |
|||||
VA7010-25 |
混合三通阀 |
G1 |
4.8 |
0.06 |
VA7010电动二通阀外形结构图:
VA7010电动二通阀连接尺寸:
型号 |
尺 寸(mm) |
净 重 |
|
A |
B |
||
VA7010-15 |
55 |
113 |
0.60 |
VA7010-15 |
55 |
128 |
0.60 |
VA7010-20 |
66 |
124 |
0.65 |
VA7010-20 |
66 |
137 |
0.65 |
VA7010-25 |
90 |
129 |
0.70 |
VA7010-25 |
90 |
145 |
0.70 |
VA7010电动二通阀安装示意图:
VA7010电动阀二通阀安装调试:
1、安装前必须仔细阅读本说明书,切断有关电源并必须由专业技术人员进行安装。
2、水流方向必须同阀体上的箭头方向相同。
3、阀体须位于盘管接水盘上方,以保证出现滴水时落入接水盘中。

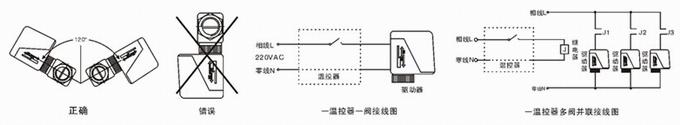

4、阀体及驱动器必须安装于垂直方向±60℃范围内,其上方应至少有30mm空间用于拆装。 与周围管道、设备 、建筑物必须保持足够的维修操作空间,同时必须安装在维修人员通过检修孔能触及到的地方。
5、两只及其两只以上的电动阀不能并联,如果确需并联要用继电器进行隔离
6、阀体安装完毕并与管路通过试压后才安装驱动器。
7、若驱动器已经装到阀体上,那么在安装调试过程中绝对不能对驱动器施力,否则会损坏驱动器。
8、驱动器不能用保温材料包裹,否则影响其散热。
9、驱动器必须通过不小于1.5mm2的导线进行可靠接地,其它线路应符合电工有关标准。
10、安装完毕并检查正确无误后,通电调试,至少应观察驱动动器的三个完整运行周期,确定所有部件正确为止。
10、安装完毕并检查正确无误后,通电调试,至少应观察驱动动器的三个完整运行周期,确定所有部件正确为止。
11、经过无水调试合格后,再进行通水测试。系统上下水的压差必须严格控制在0.15MPa以内,以保证电动阀对水流开关的有效性
VA7010电动阀二通阀维修和保养:
1、重要警告:安装、维修和保养之前必须先将电源切断,以避免造成设备、人身伤害。
2、若阀门在泄漏应立即将其从系统中离,并更换整个阀体总成。
3、若驱动器不工作,应更换驱动器总成,若驱动器在工作但走不到位,应清洁驱动器内扇型齿轮齿面,然后上润滑油。
4、驱动器内减速机为大速比精密小模数齿轮结构,用手动操作杆打开阀门时,用力要轻柔,让阀杆慢慢下去,用力过猛会损坏减速机。
VA7010电动阀二通阀注意事项:
马达罩壳防止滴水渗入。当阀装于水平管道时,安装位置与垂直平面夹角不超过85°,如图2所示。当阀门装在垂直管道上时,马达罩壳必须防止滴水渗入。

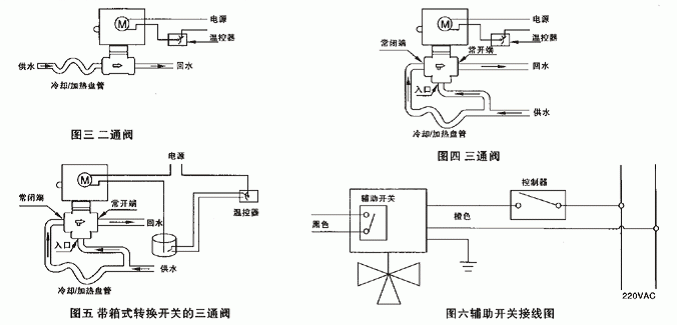

拨动手动操作杆时应缓慢移动,当手动杆沿箭头指向慢慢移动并按进缺口内卡住,阀门处于常开关态,每当电流首次通过电动阀时,手动杆会再设定至自动位置。常闭二通阀和混合三通阀的安装如图形3、4所示。对于高层建筑物,应在底层支管上采用减压阀。安装阀体时,应注意阀体的箭头指向,若带有辅助开关,其接线如图6所示。
