法兰旋塞阀
| 二通铜芯旋塞阀 |
 |
产品名称： | 二通铜芯旋塞阀 | |||||
| 型号： | X43T-10 | ||||||
| 口径： | DN15-300 | ||||||
| 压力： | 0.6-6.4MPa | ||||||
| 材质： | 铸铁、铸钢、黄铜 | ||||||
|
|||||||
| 您正在浏览：【二通铜芯旋塞阀】 | |||||||
二通铜芯旋塞阀详细介绍
二通铜芯旋塞阀产品概述：
二通铜芯旋塞阀是关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相通或分开，实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形；而在锥形阀塞中，通道成梯形。这些形状使旋塞阀的结构变得轻巧，但同时也产生了一定的损失。旋塞阀最适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。
二通铜芯旋塞阀工作原理：
二通铜芯旋塞阀是一种快速开关的直通阀，由于旋密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。旋塞阀的另一个重要特性是它易于适应多通道结构，以致一个阀可以获得两个、三个，甚至四个不同的流道。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。
二通铜芯旋塞阀性能规范：
| 型号 | 公称压力 PN(MPa) |
试验压力PS(MPa) | 适用介质 | 工作温度 （℃） |
|
| 壳体 | 密封 | ||||
| X43T-10 | 1.0 | 1.5 | 1.1 | 水、蒸气、油品 | ≤100 |
二通铜芯旋塞阀零件材料：
| 零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
| X43T-10 | 铸铁 | 铸铜 | 铸铁 | 油浸石棉盘根 柔性石墨 |

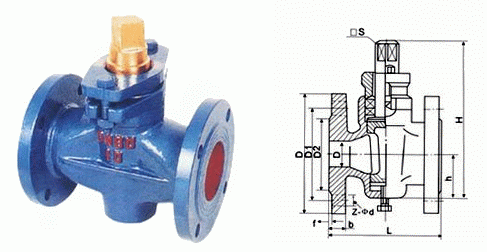

二通铜芯旋塞阀外形结构图：
二通铜芯旋塞阀连接尺寸：
| 型号 | 公称通径 DN(mm) |
尺寸(mm) | |||||||||
| L | D | D1 | D2 | f | b | z-Φd | □s | h | H | ||
| X43T-10 |
15 | 80 | 95 | 65 | 45 | 2 | 14 | 4-Φ14 | 14 | 26 | 99 |
| 20 | 90 | 105 | 75 | 55 | 2 | 16 | 4-Φ14 | 14 | 34 | 124 | |
| 25 | 110 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 17 | 38 | 133 | |
| 32 | 115 | 135 | 100 | 78 | 2 | 18 | 4-Φ18 | 18 | 45 | 152 | |
| 40 | 150 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 26 | 55 | 212 | |
| 50 | 170 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 28 | 74 | 260 | |
| 65 | 220 | 180 | 145 | 120 | 3 | 20 | 4-Φl8 | 32 | 82 | 295 | |
| 80 | 250 | 195 | 160 | 135 | 3 | 22 | 4-Φ18 | 40 | 95 | 327 | |
| 100 | 300 | 215 | 180 | 155 | 3 | 26 | 8-Φ18 | 45 | 135 | 425 | |
| 125 | 350 | 245 | 21O | 185 | 3 | 24 | 8-Φ18 | 54 | 154 | 482 | |
| 150 | 400 | 280 | 240 | 210 | 3 | 24 | 8-Φ23 | 62 | 172 | 512 | |
| 200 | 450 | 335 | 295 | 265 | 3 | 24 | 8-Φ23 | 75 | 195 | 605 | |
| 250 | 530 | 390 | 350 | 320 | 3 | 28 | 12-Φ23 | 85 | 230 | 660 | |
| 300 | 580 | 440 | 400 |
368 | 3 | 30 | 12-Φ23 | 100 | 263 | 760 |
|
二通铜芯旋塞阀产品优点：
1、旋塞阀用于经常操作，启闭迅速、轻便。
2、旋塞阀流体阻力小。
3、旋塞阀结构简单，相对体积小，重量轻，便于维修。
4、密封性能好。
5、不受安装方向的限制，介质的流向可任意。
6、无振动，噪声小。
