三通旋塞阀
    三通铜芯旋塞阀
    三通铜芯旋塞阀   产品名称: 三通铜芯旋塞阀
    型号:X44T-10
    口径:DN15-300
    压力:0.6-6.4MPa
    材质:铸铁、铸钢、黄铜

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【三通铜芯旋塞阀

       三通铜芯旋塞阀详细介绍


    三通铜芯旋塞阀产品概述:

    三通铜芯旋塞阀是关闭件或柱塞形的旋转阀,通过旋转90度使阀塞上的通道口与阀体上的通道口相通或分开,实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中,通道一般成矩形;而在锥形阀塞中,通道成梯形。这些形状使旋塞阀的结构变得轻巧,但同时也产生了一定的损失。旋塞阀最适于作为切断和接通介质以及分流适用,但是依据适用的性质和密封面的耐冲蚀性,有时也可用于节流。

    三通铜芯旋塞阀工作原理:
    三通铜芯旋塞阀是一种能快速开关的阀,由于旋密封面之间运动带有擦拭作用,而在全开时可完全防止与流动介质的接触,故它通常也能用于带悬浮颗粒的介质。旋塞阀的另一个重要特性是它易于适应多通道结构,以致一个阀可以获得两个、三个,甚至四个不同的流道。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。

    三通铜芯旋塞阀性能规范:

    型号
    公称压力
    PN(MPa)
    试验压力PS(MPa)
    适用介质
    工作温度(℃)
    壳体
    密封
    X44T-1.0
    1.0
    1.5
    1.1
    水、蒸气、油品
    ≤100

    三通铜芯旋塞阀零件材料:
    零件名称
    阀体
    塞子
    填料压盖
    填料
    X44T-1.0
    铸铁
    铸铜
    铸铁
    油浸石棉盘根


    三通

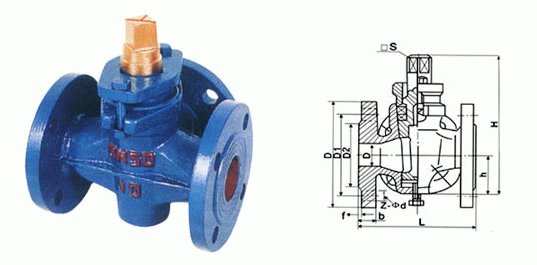

    铜芯旋塞阀外形结构图:
    今晚十二生肖开什么号码开奖8月28

    三通铜芯旋塞阀连接尺寸:
    公称压力
    PN(MPa)
    公称通径
    DN(mm)
    尺寸(mm)
    L
    D
    D1
    D2
    z-φd
    s
    h
    H
    1.0
    25
    145
    115
    85
    56
    4╳φ14
    17
    38
    133
    32
    170
    135
    100
    78
    4╳φ18
    18
    45
    152
    40
    180
    145
    110
    85
    4╳φ18
    24
    55
    212
    50
    200
    160
    125
    100
    4╳φ18
    28
    74
    260
    65
    220
    180
    145
    120
    4╳φ18
    32
    82
    295
    80
    250
    195
    160
    135
    4╳φ18
    40
    95
    327
    100
    300
    215
    180
    155
    8╳φ18
    45
    135
    425
    125
    350
    245
    210
    185
    8╳φ18
    54
    154
    482
    150
    400
    280
    240
    210
    8╳φ23
    62
    172
    512
    200
    450
    335
    295
    265
    8╳φ23
    75
    195
    605
    250
    530
    390
    350
    320
    8╳φ23
    85
    230
    660
    300
    580
    440
    400
    368
    8╳φ23
    100
    263
    760



    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【三通铜芯旋塞阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
