当前位置：首页 >> 旋塞阀
>> 螺纹旋塞阀 >> 二通内螺纹全铜旋塞阀 更新时间 2024-12-22 0:07:33
螺纹旋塞阀
| 二通内螺纹全铜旋塞阀 |
 |
产品名称： | 二通内螺纹全铜旋塞阀 | |||||
| 型号： | X13W-10T | ||||||
| 口径： | DN15-100 | ||||||
| 压力： | 0.6-6.4MPa | ||||||
| 材质： | 黄铜 | ||||||
|
|||||||
| 您正在浏览：【二通内螺纹全铜旋塞阀】 | |||||||
二通内螺纹全铜旋塞阀详细介绍
二通内螺纹全铜旋塞阀产品概述：
二通内螺纹全铜旋塞阀是关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相通或分开，实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形；而在锥形阀塞中，通道成梯形。这些形状使旋塞阀的结构变得轻巧，但同时也产生了一定的损失。旋塞阀最适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。
二通内螺纹全铜旋塞阀工作原理：
二通内螺纹全铜旋塞阀是一种快速开关的直通阀，由于旋密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。旋塞阀的另一个重要特性是它易于适应多通道结构，以致一个阀可以获得两个、三个，甚至四个不同的流道。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。
二通内螺纹全铜旋塞阀性能规范：
型号
|
公称压力
PN（MPa） |
试验压力PS（MPa）
|
适用介质
|
工作温度（℃）
|
|
壳体
|
密封
|
||||
X13W-10T
|
1.0
|
1.5
|
1.1
|
水、蒸汽、油品
|
≤100
|
二通内螺纹全铜旋塞阀零件材料：
零件名称
|
阀体
|
塞子
|
填料压盖
|
填料
|
X13W-1.0T
|
铸铜
|
铸铜
|
铸铜
|
油浸石棉盘根
柔性石墨 |

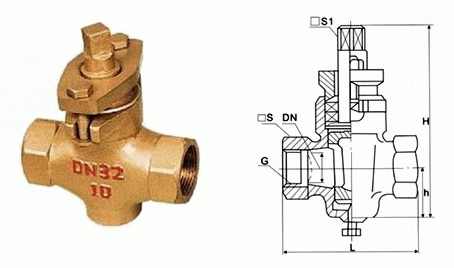

二通内螺纹全铜旋塞阀外形结构图：
二通内螺纹全铜旋塞阀连接尺寸：
公称通径
DN（mm） |
管螺纹
G |
尺寸（mm）
|
||||
L
|
□S
|
□S1
|
h2
|
H
|
||
15
|
1/2
|
85
|
30
|
12
|
26
|
99
|
20
|
3/4
|
90
|
36
|
16
|
34
|
124
|
25
|
1
|
110
|
46
|
18
|
38
|
133
|
32
|
11/4
|
130
|
55
|
18
|
45
|
152
|
40
|
11/2
|
150
|
60
|
26
|
55
|
212
|
50
|
2
|
170
|
75
|
28
|
74
|
260
|
65
|
21/2
|
220
|
90
|
32
|
82
|
295
|
80
|
3
|
250
|
105
|
36
|
125
|
327
|
100
|
4
|
300
|
140
|
46
|
135
|
425
|
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【二通内螺纹全铜旋塞阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
