产品名称： | 三通不锈钢旋塞阀 | |||||
| 型号： | X44W-10P | ||||||
| 口径： | DN15-300 | ||||||
| 压力： | 0.6-6.4MPa | ||||||
| 材质： | 不锈钢 | ||||||
|
|||||||
| 您正在浏览：【三通不锈钢旋塞阀】 | |||||||
三通不锈钢旋塞阀详细介绍
三通不锈钢旋塞阀产品概述:
三通不锈钢旋塞阀是关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相通或分开，实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形；而在锥形阀塞中，通道成梯形。这些形状使旋塞阀的结构变得轻巧，但同时也产生了一定的损失。旋塞阀最适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。
旋塞阀的通道有多种形式。常见的直通式主要用于截断流体。三通旋塞阀和四通式旋塞阀适用于流体换向旋塞阀的启闭件是一个有孔的圆柱体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。
三通不锈钢旋塞阀性能规范：
| 型号 | 公称压力 PN(MPa) |
试验压力PS(MPa) | 适用介质 | 工作温度 （℃） |
|
| 壳体 | 密封 | ||||
| X44T-1.0C | 1.0 | 1.5 | 1.1 | 硝酸类 | ≤250 |
| X44W-1.0P | 1.0 | 1.5 | 1.1 | 醋酸类 | ≤250 |
| X44W-1.0R | 1.0 | 1.5 | 1.1 | 煤气、油品 | ≤200 |
三通不锈钢旋塞阀零件材料：
| 零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
| X44W-1.0P | 铬镍钛不锈钢 | 铬镍钛不锈钢 | 铬镍钛不锈钢 | 柔性石墨 油浸石棉盘根 |
| X44W-1.0R | 铬镍钼钛不锈钢 | 铬镍钼钛不锈钢 | 铬镍钼钛不锈钢 | |
| X44W-1.0C | 铸钢 | 铸钢 | 铸钢 |

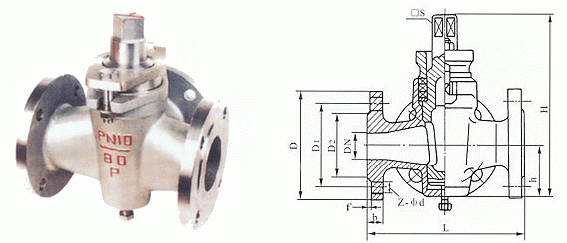

三通不锈钢旋塞阀外形结构图：
三通不锈钢旋塞阀连接尺寸：
| 型号 | 公称通径 DN(mm) |
尺寸(mm) | |||||||||
| L | D | D1 | D2 | f | b | Z-Φd | □s | h | H | ||
| X44W-1.0C X44W-1.0P X44W-1.0R |
15 | 80 | 95 | 65 | 45 | 2 | 14 | 4-Φ14 | 14 | 26 | 99 |
| 20 | 90 | 105 | 75 | 55 | 2 | 16 | 4-Φ14 | 14 | 34 | 124 | |
| 25 | 110 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 17 | 38 | 133 | |
| 32 | 115 | 135 | 100 | 78 | 2 | 18 | 4-Φ18 | 18 | 45 | 152 | |
| 40 | 150 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 26 | 55 | 212 | |
| 50 | 170 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 28 | 74 | 260 | |
| 65 | 220 | 180 | 145 | 120 | 3 | 20 | 4-Φl8 | 32 | 82 | 295 | |
| 80 | 250 | 195 | 160 | 135 | 3 | 22 | 4-Φ18 | 40 | 95 | 327 | |
| 100 | 300 | 215 | 180 | 155 | 3 | 26 | 8-Φ18 | 45 | 135 | 425 | |
| 125 | 350 | 245 | 21O | 185 | 3 | 24 | 8-Φ18 | 54 | 154 | 482 | |
| 150 | 400 | 280 | 240 | 210 | 3 | 24 | 8-Φ23 | 62 | 172 | 512 | |
| 200 | 450 | 335 | 295 | 265 | 3 | 24 | 8-Φ23 | 75 | 195 | 605 | |
| 250 | 530 | 390 | 350 | 320 | 3 | 28 | 12-Φ23 | 85 | 230 | 660 | |
| 300 | 580 | 440 | 400 | 368 | 3 | 30 | 12-Φ23 | 100 | 263 | 760 | |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【三通不锈钢旋塞阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
