美标过滤器
| 美标过滤器 |
 |
产品名称： | 美标过滤器 | |||||
| 型号： | GL41H/W | ||||||
| 口径： | DN15-200 | ||||||
| 压力： | 150-600LB | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【美标过滤器】 | |||||||
美标过滤器详细介绍
美标过滤器产品概述：
美标过滤器是除去液体中含有固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作和运转，达到稳定工艺过程、保障安全的作用。另外对提高产品质量也有着十分重量的意义，Y型过滤器系列适用于蒸汽，空气、煤油、水、弱腐蚀性气体、液体。
美标过滤器产品优点：
美标过滤器可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、排污时间短，对一般小型号着只需5-10分钟。一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-300目/cm2。
美标过滤器制造标准：
1、设计与制造符合MFG标准。
2、试验与检验符合API598。
3、结构长度符合MFG标准。
4、法兰尺寸符合ANSI B16.5技术要求。
美标过滤器性能规范：
美标过滤器零件材料：
美标过滤器外形结构图：
美标过滤器连接尺寸：
磅级 |
150Lb |
300Lb |
600 |
|
试验压力 |
壳体试验 |
3.0MPa |
6.5MPa |
15MPa |
适用温度 |
-29～425℃ |
|||
适用介质 |
水、油、天然气 |
|||
美标过滤器零件材料：
零件名称 |
材料 |
阀体 |
碳钢、不锈钢、黄铜 |
滤网盖 |
碳钢、不锈钢、黄铜 |
滤芯网 |
不锈钢 |
密封件材质 |
柔性石墨、聚四氟乙烯 |

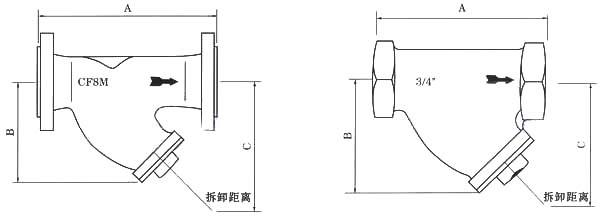

美标过滤器外形结构图：
美标过滤器连接尺寸：
口径(in) |
ANSI法兰连接 |
螺纹连接 |
B |
C |
滤网面积cm2 |
||
150LB |
300LB |
600LB |
|||||
A |
A |
A |
A |
||||
1/2" |
127 |
127 |
130 |
75 |
70 |
110 |
27 |
3/4" |
145 |
150 |
150 |
80 |
80 |
130 |
43 |
1" |
154 |
160 |
160 |
90 |
90 |
150 |
73 |
11/4" |
180 |
180 |
200 |
110 |
130 |
235 |
135 |
11/2" |
200 |
210 |
230 |
120 |
147 |
260 |
164 |
2" |
230 |
240 |
250 |
140 |
180 |
320 |
251 |
21/2" |
290 |
290 |
. |
210 |
200 |
325 |
327 |
3" |
310 |
310 |
. |
. |
205 |
330 |
361 |
4" |
315 |
351 |
. |
. |
255 |
405 |
545 |
5" |
410 |
401 |
. |
. |
315 |
510 |
843 |
6" |
473 |
478 |
. |
. |
345 |
560 |
1117 |
8" |
593 |
600 |
. |
. |
440 |
710 |
1909 |
10" |
730 |
730 |
. |
. |
503 |
760 |
2010 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【美标过滤器】参数、选型、价格等请联系我们，我们将竭诚为您服务！
