衬氟放料球阀
| 不锈钢衬氟放料球阀 |
 |
产品名称： | 不锈钢衬氟放料球阀 | |||||
| 型号： | FQ41F46 | ||||||
| 口径： | DN15-200 | ||||||
| 压力： | 0.6-2.5MPa | ||||||
| 材质： | 铸钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【不锈钢衬氟放料球阀】 | |||||||
不锈钢衬氟放料球阀详细介绍
不锈钢衬氟放料球阀产品概述：
不锈钢衬氟放料球阀是衬氟球阀的延伸产品，为各种强腐蚀性介质的启闭控制而设计，阀门的两端法兰大小不等，一端为标准法兰一端为与反应釜底放料孔配套的法兰，很方便的就可以连接在反应釜底。其结构形式为浮动直通式，连接形式为法兰，阀外壳采用碳钢内衬氟塑料，阀球为与阀杆一体式金属嵌件外包氟塑料工艺制造，具有耐腐密封性好、启闭灵活、快速的特点且外型美观、强度高、经久耐用。是现代化工工艺流程中使用最为广泛的耐腐阀门。
不锈钢衬氟放料球阀工作原理：
不锈钢衬氟放料球阀的工作原理是靠旋转阀瓣来使阀门畅通或闭塞的，阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成，其具有开关轻便，体积小，密封可靠，结构简单，维修方便，使用范围广等优点。

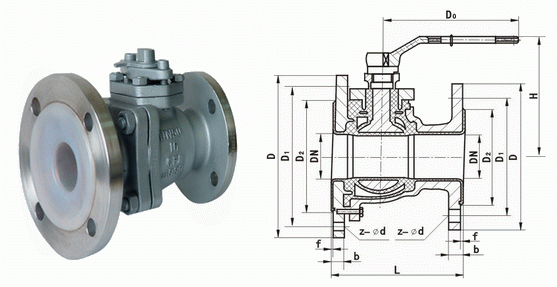

不锈钢衬氟放料球阀外形结构图：
不锈钢衬氟放料球阀连接尺寸：
不锈钢衬氟放料球阀外形结构图：
不锈钢衬氟放料球阀连接尺寸：
公称通径 |
PN 0.6-1.6(MPa) 主要外形尺寸和连接尺寸 (mm) |
重量 |
|||||||||
DN |
L |
D |
D1 |
D2 |
f |
b |
z-φd |
D0 |
H |
kg |
|
32 |
140 |
135/160 |
100/130 |
78/115 |
3/3 |
18/20 |
4-φ14/4-φ18 |
200 |
130 |
9 |
|
40 |
160 |
145/185 |
110/150 |
85/125 |
3/4 |
18/22 |
4-φ18/4-φ18 |
230 |
135 |
15 |
|
79 标 |
50 |
170 |
160/205 |
125/170 |
100/140 |
3/4 |
20/24 |
4-φ18/4-φ18 |
250 |
140 |
18 |
80 |
200 |
195/245 |
160/200 |
130/175 |
4/5 |
22/26 |
4-φ18/8-φ18 |
300 |
205 |
35 |
|
69 标 |
50 |
170 |
160/230 |
125/190 |
100/140 |
3/4 |
20/24 |
4-φ18/8-φ14 |
250 |
140 |
18 |
80 |
200 |
195/245 |
160/210 |
130/175 |
4/5 |
22/26 |
4-φ18/10-φ14 |
300 |
205 |
35 |
|
100 |
280 |
215/280 |
180/240 |
150/210 |
4/5 |
24/28 |
8-φ18/8-φ23 |
350 |
230 |
44 |
|
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【不锈钢衬氟放料球阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
