产品名称： | 电动衬氟调节阀 | |||||
| 型号： | ZAZPF | ||||||
| 口径： | DN25-300 | ||||||
| 压力： | 1.0-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【电动衬氟调节阀】 | |||||||
电动衬氟调节阀详细介绍
电动衬氟调节阀产品概述：
电动衬氟调节阀结构原理：
ZAZPF电动衬氟调节阀和ZAZPFW电动衬氟波纹管调节阀是由直行程电子式电动执行机构和精小型单座衬氟阀两部分组成：
1、当电流信号转变成相对应的直线位移，推杆伸出的叫正作用，与阀配合构成电关式（B）。
2、当电流信号转变成相对应的直线位移，推杆退回的叫反作用，与阀配合构成电开式（K）。
3、电子式电动执行机构内含伺服功能，接受统一的4·20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，从而达到阀门阀芯准确定位。
电动衬氟调节阀技术参数：
公称通径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||
阀座直径mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数Kv |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
公称压力MPa |
0.6、1.0、1.6、2.5 |
||||||||||||||||
行程 mm |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||||
工作温度℃ |
-30℃~+150℃ |
||||||||||||||||
流量特性 |
直线、等百分比 |
||||||||||||||||
作用方式 |
电开式(K常开)；电关式(B常闭) |
||||||||||||||||
固有可调比R |
30：1 |
||||||||||||||||
信号范围Pr |
0~10Madc；4~20mmADC |
||||||||||||||||
供电电源 |
220V 50~60HZ |
||||||||||||||||
防爆等级 |
普通型、防爆型 |
||||||||||||||||
泄漏等级 |
VI |
||||||||||||||||
电动衬氟调节阀性能指标：
项目 |
技术性能指标 |
基本误差% |
≤±5 |
回差% |
≤3 |
死区% |
≤5 |
泄漏量 |
≤ 0.01%阀额定容量 |
额定流量系数误差% |
≤±10；当KV≤6.3时，为≤±15 |
电动衬氟调节阀零件材料：
零件名称 |
材料 |
阀体、阀盖 |
HT200、ZG230~450、ZG1Cr18Ni9Ti |
衬里材料 |
F46、F4、F3、PO、PE、X、X3、PFA |
阀芯 |
1Cr18Ni9Ti |
波纹管 |
F4 |
填料 |
聚四氟乙烯、柔性石墨 |
弹簧 |
60Si2Mn |
膜盖 |
A3 |
阀杆、推杆 |
2Cr13/1Cr18Ni9Ti |
衬套 |
2Cr13 |

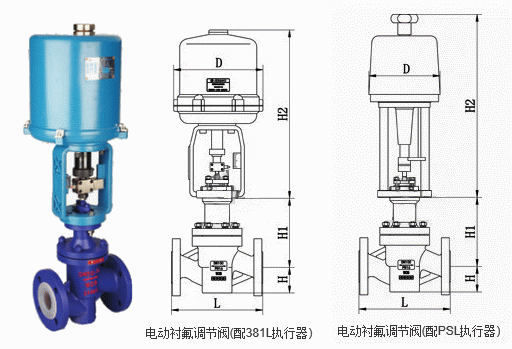

电动衬氟调节阀外形结构图：
电动衬氟调节阀连接尺寸：
公称通径 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
PN16/25 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
550 |
640 |
880 |
PN40 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
640 |
760 |
910 |
|
PN64 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
670 |
810 |
950 |
|
H |
PN16/25 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
195 |
230 |
PN40 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
205 |
245 |
|
PN64 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
230 |
260 |
|
H1 |
365 |
425 |
430 |
445 |
660 |
680 |
690 |
748 |
740 |
780 |
820 |
880 |
|
H2 |
PSL |
465 |
465 |
465 |
465 |
560 |
560 |
560 |
560 |
560 |
788 |
788 |
788 |
3810 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
725 |
725 |
|
D |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
182 |
218 |
218 |
218 |
|
R |
225 |
225 |
225 |
225 |
257 |
257 |
257 |
310 |
310 |
310 |
310 |
310 |
|
