衬氟截止阀

直通式衬氟截止阀

产品名称：

直通式衬氟截止阀

型号：

J41F46

口径：

DN15-500

压力：

1.0-2.5MPa

材质：

铸钢、不锈钢等

良大优势：	1、质量稳定：实行全过程质量监控细心把关，全方位检测！ 2、价格合理：高效率的成本控制减少开支，让利于客户！ 3、交货快捷：充足的库存，便捷的物流严格按照合同期交货！
订货须知：	请您尽量提供详细参数 ①名称 ②型号 ③口径 ④压力 ⑤材质 ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件
良大服务：	提供全套流体控制解决方案，良大阀门售前、售中、售后专业服务。

您正在浏览：【直通式衬氟截止阀】

直通式衬氟截止阀详细介绍

直通式衬氟截止阀产品概述：

直通式衬氟截止阀是指关闭件（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截止断管路中的介质，但不能做节流用。J41F46直通式衬氟截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。表面均匀包覆一层FEP。阀体通道内表面光滑，流体阻力小、CV值高、流通能力强、扭矩适中、采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座，完全达到介质的零泄漏。

直通式衬氟截止阀结构特点：

◆与闸阀相比，截止阀的结构较简单，制造与维修都较方便。

◆密封面不易磨损、擦伤，密封性较好、寿命长。

◆启闭时阀瓣行程较小，启闭时间较短、阀门高度较小。

◆阀瓣与阀杆设计为一体结构，结构紧凑，使用安全。

◆截止阀有三种结构形式：直通式、直流式、角式，其中直通式最为常用，角式可以安装在管路系统的拐角处，直流式流阻是截止阀中最小的。

◆可根据用户需求配置气动、电动装置，满足遥控和程控的需要。

◆更换零件衬里材料可适用各种介质。

直通式衬氟截止阀技术规范：

设计和制造：GB/T12235

结构长度：GB12221、HG/T3704-2003

法兰尺寸：GB/T9113.1-2000、ANSI B16.5a

结构形式：直通、直流、角式

驱动方式：手动、气动、电动

公称压力：0.6、1.0、1.6、2.5Mpa、Class150、JIS10K

压力试验：GB/T13927-92、API598

直通式衬氟截止阀零件材料：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球体/阀杆	25	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	填料压盖	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
6	活节螺栓	35		1Cr17Ni2		1Cr17Ni2
7	阀杆螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
8	紧固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
9	螺母	45		0Cr18Ni9		0Cr18Ni9
10	手柄	WCB		WCB		WCB

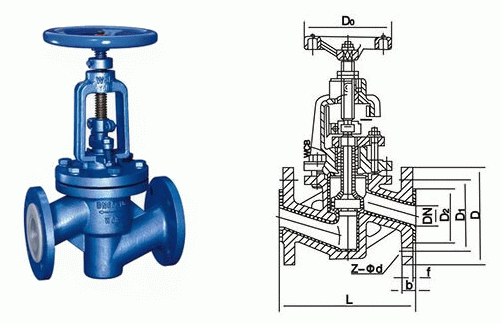

直通式衬氟截止阀外形结构图：

直通式衬氟截止阀连接尺寸：

公称通经		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)	L	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14
32	11/4	180	135	100	78	2	18	4-φ18
40	11/2	200	145	110	85	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18
65	21/2	290	180	145	120	3	20	4-φ18
80	3	310	195	160	135	3	22	4-φ18
100	4	350	215	180	155	3	22	8-φ18
125	5	400	245	210	185	3	24	8-φ18
150	6	480	280	240	210	3	24	8-φ23
200	8	495	335	295	265	3	26	8-φ23
250	10	622	390	350	320	3	28	12-φ23
300	12	698	440	400	368	4	28	12-φ23
350	14	787	500	460	428	4	30	16-φ23
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14
32	11/4	180	135	100	78	2	18	4-φ18
40	11/2	200	145	110	85	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18
65	21/2	290	180	145	120	3	20	4-φ18
80	3	310	195	160	135	3	22	8-φ18
100	4	350	215	180	155	3	24	8-φ18
125	5	400	245	210	185	3	26	8-φ18
150	6	480	280	240	210	3	28	8-φ23
200	8	495	335	295	265	3	30	12-φ23
250	10	622	405	355	320	3	32	12-φ25
300	12	698	460	410	375	4	34	12-φ25
PN2.5MPa
15	1/2	130	95	65	45	2	16	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14
32	11/4	180	135	100	78	2	18	4-φ18
40	11/2	200	145	110	85	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18
65	21/2	290	180	145	120	3	22	8-φ18
80	3	310	195	160	135	3	22	8-φ18
100	4	350	230	190	160	3	24	8-φ23
125	5	400	270	220	188	3	28	8-φ25
150	6	480	300	250	218	3	30	8-φ25

提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【直通式衬氟截止阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
