>> 陶瓷浆液阀 >> 暗杆陶瓷浆液阀 | 暗杆陶瓷浆液阀 |
 |
产品名称： | 暗杆陶瓷浆液阀 | |||||
| 型号： | PZ73TC | ||||||
| 口径： | DN50-600 | ||||||
| 压力： | 1.0-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【暗杆陶瓷浆液阀】 | |||||||
暗杆陶瓷浆液阀详细介绍
暗杆陶瓷浆液阀产品概述：
暗杆陶瓷浆液阀应用规范：
设计与制造 |
JB/T 8691 |
|
连接端尺寸 |
结构长度 |
GB/T 15188.2 |
法兰尺寸 |
JB/T 79.1 |
|
检验与试验 |
JB/T 8691 |
|
材料 |
碳钢 |
GB/T 12229 |
不锈钢 |
GB/T 12230 |
|
标志 |
GB/T 12220 |
|
供货 |
GB/T 12252 |
|
暗杆陶瓷浆液阀零件材料：
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
1 |
阀体 |
WCB |
6 |
阀盖 |
WCB |
2 |
阀座 |
结构陶瓷 |
7 |
填料 |
柔性石墨 |
3 |
阀板 |
304+结构陶瓷 |
8 |
填料压盖 |
WCB |
4 |
销子 |
2Cr13 |
9 |
支架 |
WCB |
5 |
阀杆 |
2Cr13 |
10 |
手轮 |
Qt400 |

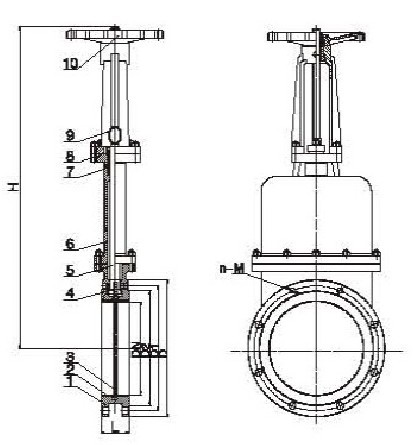

暗杆陶瓷浆液阀外形结构图：
暗杆陶瓷浆液阀连接尺寸：
DN |
PN(Mpa) |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
b |
50 |
1.0 |
43 |
165 |
125 |
100 |
285 |
4-M16 |
180 |
12 |
65 |
46 |
185 |
145 |
120 |
295 |
4-M16 |
180 |
12 |
|
80 |
46 |
200 |
160 |
135 |
315 |
8-M16 |
220 |
12 |
|
100 |
52 |
220 |
180 |
155 |
365 |
8-M16 |
220 |
12 |
|
125 |
56 |
250 |
210 |
185 |
400 |
8-M16 |
230 |
12 |
|
150 |
56 |
285 |
240 |
210 |
475 |
8-M20 |
280 |
14 |
|
200 |
60 |
340 |
295 |
265 |
540 |
12-M20 |
360 |
14 |
|
250 |
68 |
405 |
355 |
320 |
630 |
12-M24 |
360 |
16 |
|
300 |
78 |
460 |
410 |
375 |
780 |
12-M24 |
400 |
16 |
|
350 |
90 |
520 |
470 |
435 |
885 |
16-M24 |
400 |
16 |
|
400 |
90 |
580 |
525 |
485 |
990 |
16-M27 |
400 |
18 |
|
450 |
90 |
640 |
585 |
545 |
1100 |
20-M27 |
530 |
18 |
|
500 |
114 |
715 |
650 |
608 |
1200 |
20-M30 |
530 |
18 |
|
600 |
154 |
840 |
770 |
718 |
1450 |
20-M33 |
600 |
20 |
