油田止回阀
高压卡箍止回阀 |
产品名称: | 高压卡箍止回阀 | ||||||
型号: | H82Y/H | ||||||
口径: | DN25-250 | ||||||
压力: | 1.6-42.0MPa | ||||||
材质: | 铸钢、锻钢、不锈钢等 | ||||||
|
|||||||
您正在浏览:【高压卡箍止回阀】 |
高压卡箍止回阀详细介绍
高压卡箍止回阀结构优点:
(1)上、下阀体用螺纹连接。成流线造型,造型美观。
(2)阀门阀瓣、阀座密封面堆焊司太立合金,高硬度经久耐用,永不磨损。
(3)内部结构弹簧加载直通式,阀门在开启和关闭中无噪音,流体运动方向改变小,压力损失少,减少水锤,经济节能。
(4)制造和验收条件按JB450的规定,严格按标准生产。
(5)可直通或立式安装,方便快捷。
高压卡箍止回阀适用范围:
高压卡箍止回阀适用于公称压力PN1.0MPa~42.0MPa、Class150-2500;公称通径DN15~250mm、NPS1/2~10;工作温度-196~540℃的各种管路上,用于防止介质倒流。通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

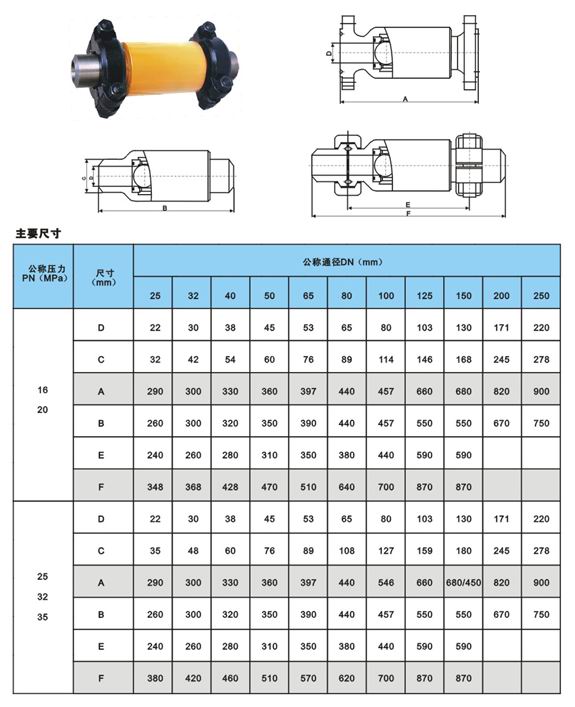

高压卡箍止回阀结构尺寸:
高压卡箍止回阀标准规范:
1、设计与制造:API594、API6D、JB/T8937
2、结构长度:API594、API6D、DIN3202、JB/T8937
3、压力一温度等级:SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
4、试验与检验:API598、JB/T9092
5、配管法兰:JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47
高压卡箍止回阀安装使用:
1、高压卡箍止回阀垂直安装在水平管道上,使用时一般处于全开状态。
2、安装前应先进行以下工作:
A.卸掉阀门通道两端的闷盖和泡沫板,清洁内腔,去除油垢;
B.剥去阀瓣表面上的油纸,去除阀瓣面上的油垢;
3、安装时介质的流向必须限制。
4、通过管路的介质不应带有硬质颗粒,以免损伤密封面。
5、高压卡箍止回阀出厂前都会进行检验和试验,可直接安装使用。
高压卡箍止回阀结构尺寸:
提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【高压卡箍止回阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
