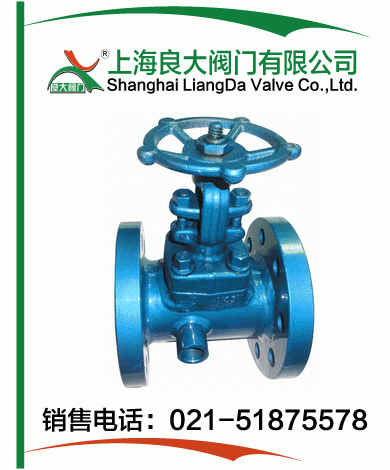

产品名称： | 保温锻钢闸阀 | |||||
| 型号： | BZ41Y | ||||||
| 口径： | DN15-100 | ||||||
| 压力： | 150-1500LB | ||||||
| 材质： | 锻钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【保温锻钢闸阀】 | |||||||
保温锻钢闸阀详细介绍
保温锻钢闸阀产品概述：
保温锻钢闸阀主要用于石油、化工、冶金等系统中，保温锻钢闸阀的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
保温锻钢闸阀零件材料：
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
AS to ASTM |
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
||
1 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
2 |
阀座 |
A276 420 |
A276 304 |
A276 304(L) |
A276F316(L) |
3 |
闸板 |
A276 410&403 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
4 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
5 |
垫片 |
316夹柔性石墨+graphite |
316夹PTFESS+PTFE |
||
6 |
阀盖 |
A105 |
A182F22 |
A182F304(L) |
A182 F316(L) |
7 |
阀盖螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
8 |
圆柱销 |
A276 420 |
A276 304 |
||
9 |
填料压套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
10 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
11 |
填料压板 |
A105 |
A182 F11 |
A182 F304(L) |
A182 F316(L) |
12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
13 |
阀杆螺母 |
A276 410 |
|||
14 |
销紧螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
15 |
铭牌 |
SS |
|||
16 |
手轮 |
A197 |
|||
17 |
润滑垫片 |
A472 431 |
|||
18 |
填料 |
柔性石墨 |
PTFE |
||
19 |
适用介质
|
水、蒸气、油品等 |
水、蒸气、油品等 |
硝酸、醋酸等 |
|
20 |
适用温度
|
-29℃-425℃ |
-29℃-550℃ |
-29℃-180℃ |
|

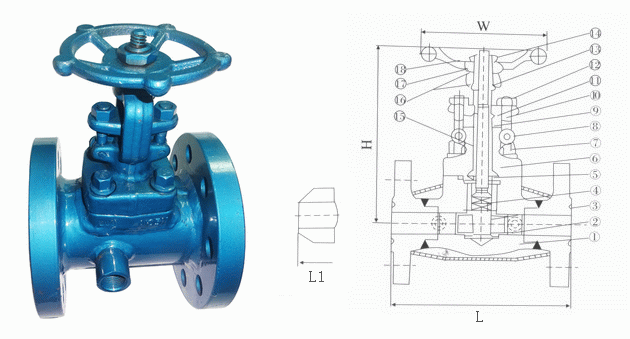

保温锻钢闸阀外形结构图：
保温锻钢闸阀150LB-600LB连接尺寸：
NPS |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
|
L(RF) |
150 |
108 |
117 |
117 |
140 |
165 |
203 |
300 |
140 |
152 |
152 |
178 |
190 |
216 |
|
600 |
165 |
190 |
190 |
229 |
241 |
292 |
|
H(OPEN) |
150,300 |
158 |
169 |
169 |
236 |
246 |
283 |
600 |
169 |
197 |
197 |
246 |
283 |
320 |
|
W |
100 |
100 |
100 |
160 |
160 |
180 |
|
2-G |
3/8 |
3/8 |
3/8 |
1/2 |
1/2 |
1/2 |
|
保温锻钢闸阀900LB-1500LB连接尺寸：
NPS |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
|
L(RF) |
900-1500Lb |
216 |
229 |
254 |
279 |
305 |
371 |
900-1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
|
H(OPEN) |
197 |
197 |
236 |
246 |
283 |
330 |
|
W |
125 |
125 |
160 |
160 |
180 |
200 |
|
2-G |
3/8 |
3/8 |
3/8 |
1/2 |
1/2 |
1/2 |
|
