保温调节阀
| 电动保温调节阀 |
 |
产品名称： | 电动保温调节阀 | |||||
| 型号： | ZJHBW | ||||||
| 口径： | DN15-300 | ||||||
| 压力： | 1.6-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【电动保温调节阀】 | |||||||
电动保温调节阀详细介绍
电动保温调节阀产品概述：
本公司生产的电动保温调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。电动保温调节阀适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低，造成粘度增加或流体出现凝固时，这时在阀体和上阀盖处增设蒸汽保温夹套装置，使工艺介质满足过程控制的需要。电动保温调节阀配以3810系列(PSL系列)电子式电动执行器及低流阻调节阀阀体组成，电动执行机构为一体化结构，内有伺服放大器，输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。电动保温调节阀的泄漏量符合ANSI B16.104标准。
电动保温调节阀技术参数：
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
阀座直径(dn)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
额定流量系数(KV)
|
单座
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
440
|
套筒
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
360
|
|
允许压差(MPa)
|
单座
|
3.8
|
3.2
|
3.0
|
2.0
|
1.8
|
1.5
|
1.4
|
1.0
|
0.6
|
套筒
|
6.4
|
6.4
|
5.2
|
5.2
|
4.6
|
4.6
|
3.7
|
3.7
|
3.1
|
|
公称压力(MPa)
|
1.6、2.5、4.0、6.4
|
|||||||||
额定行程(mm)
|
16
|
25
|
40
|
60
|
||||||
阀盖形式
|
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
|
|||||||||
压盖形式
|
螺栓压紧式
|
|||||||||
阀芯形式
|
单座式、套筒式
|
|||||||||
流量特性
|
等百分比、快开特性
|
|||||||||
配置执行器类别
|
3810系列、PSL系列等电动执行器(客户指定品牌亦可)
|
|||||||||
执行器参数
|
电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
|
|||||||||
防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
|
||||||||||
环境温度：-25～+70℃、环境湿度：≤95%
|
||||||||||
电动保温调节阀零件材料：
1
|
阀体
|
WCB
|
304
|
316
|
316L
|
2
|
垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
3
|
阀座/套筒
|
304
|
304
|
316
|
316L
|
4
|
阀芯
|
304
|
304
|
316
|
316L
|
5
|
导向套/并帽
|
304
|
304
|
316
|
316L
|
6
|
中垫
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
7
|
阀盖
|
WCB
|
304
|
316
|
316L
|
8
|
阀杆
|
304
|
304
|
316
|
316L
|
9
|
保温夹套
|
25
|
304
|
316
|
316L
|
10
|
填料
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
11
|
螺栓
|
25
|
不锈钢
|
不锈钢
|
不锈钢
|
12
|
填料压盖
|
WCB
|
304
|
316
|
316L
|
电动保温调节阀性能指标：
项目
|
指标值
|
||
基本误差%
|
配3810L±2.5；配PSL±1.0
|
||
回差%
|
配381L ±2.0；配PSL±1.0
|
||
死区%
|
1.0
|
||
始终点偏差%
|
电开
|
始点±2.5
|
终点±2.5
|
始点±2.5
|
终点±2.5
|
||
电关
|
始点
|
±2.5
|
|
终点
|
±2.5
|
||
额定行程偏差%
|
≤2.5
|
||
泄露量L/h
|
0.01%×阀额定容量
|
||
可调范围R
|
30：1
|
||

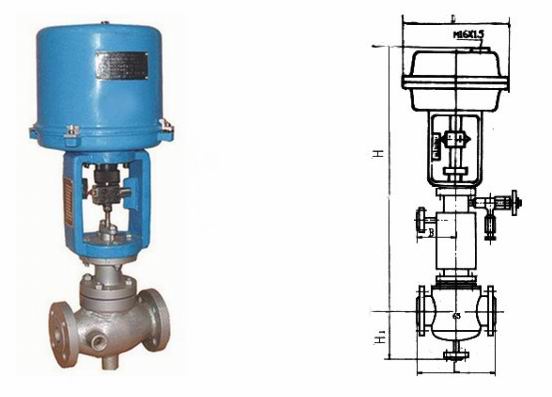

电动保温调节阀外形结构图：
电动保温调节阀连接尺寸：
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
L
|
PN16/25
|
181
|
184
|
200
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
PN40
|
194
|
197
|
200
|
235
|
267
|
292
|
317
|
368
|
425
|
473
|
|
PN64
|
206
|
200
|
210
|
251
|
286
|
311
|
337
|
394
|
440
|
508
|
|
H
|
PN16/25
|
52.5
|
57.5
|
75
|
75
|
85.5
|
92.5
|
100
|
110
|
142.5
|
158
|
PN40
|
52.5
|
57.5
|
75
|
75
|
82.5
|
92.5
|
100
|
117.5
|
150
|
167.5
|
|
PN64
|
65
|
40
|
85
|
85
|
90
|
102.5
|
107.5
|
125
|
172.5
|
195
|
|
H1
|
182
|
182
|
218
|
225
|
230
|
264
|
271
|
285
|
320
|
344
|
|
H2
|
3810L
|
373
|
373
|
495
|
495
|
495
|
700
|
700
|
700
|
725
|
725
|
PSL
|
465
|
465
|
465
|
465
|
465
|
560
|
560
|
560
|
560
|
560
|
|
D
|
3810L
|
225
|
225
|
225
|
225
|
225
|
257
|
257
|
257
|
310
|
310
|
PSL
|
177
|
177
|
177
|
177
|
177
|
182
|
182
|
182
|
182
|
182
|
|
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【电动保温调节阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
