保温球阀
超薄型保温球阀 |
产品名称: | 超薄型保温球阀 | ||||||
型号: | BQ73F | ||||||
口径: | DN15-200 | ||||||
压力: | 1.0-4.0MPa | ||||||
材质: | 铸钢、不锈钢等 | ||||||
|
|||||||
您正在浏览:【超薄型保温球阀】 |
超薄型保温球阀详细介绍
超薄型保温球阀产品概述:
超薄型保温球阀,具有良好的保温保冷特性,且阀门的通径和管径一至,介质呈直线流动,阻力小,适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计,更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接,允许蒸汽或冷水的高压力为1MPa。主要用于石油、化工、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。
超薄型保温球阀产品特点:
1、流体阻力小,全通径的球阀基本没有流阻。
2、结构简单、体积小、重量轻。
3、紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。
4、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5、维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7、适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
8、由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。
超薄型保温球阀零件材料:
序号NO | 零件名称 | 材质 | |
1 | 阀体 | 不锈钢CF8M/CF8 | 碳钢WCB |
2 | 球 | 不锈钢316/304 | 不锈钢SS304 |
3 | 密封垫 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
4 | 阀杆 | 不锈钢316/304 | 不锈钢SS304 |
5 | 填料 | 不锈钢PTFE | 聚四氟乙烯PTFE |
6 | 定位锁 | 不锈钢304 | 不锈钢SS304 |
7 | 手柄 | 不锈钢304 | 不锈钢SS304 |
8 | 阀杆螺母 | 不锈钢304 | 不锈钢SS304 |
9 | 填料压盖 | 不锈钢304 | 不锈钢SS304 |
10 | 手柄套 | 塑料Plastic | 塑料Plastic |
11 | 密封瓶帽 | 不锈钢316/304 | 不锈钢SS304 |
12 | 垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |

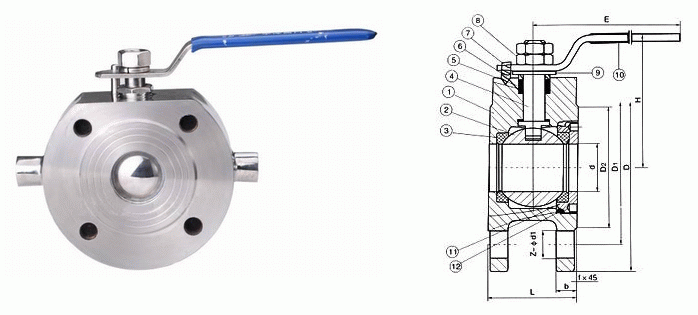

超薄型保温球阀外形结构图:
超薄型保温球阀连接尺寸:
尺寸 | 15/1/2“ | 20/3/4” | 25/1“ | 32/11/4" | 40/11/2" | 50/2“ | 65/21/2" | 80/3” | 100/4“ | 125/5” | 150/6” | 200/8“ |
d | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 76 | 100 | 125 | 195 |
L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 | 275 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 |
z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-20 |
l | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
2-G | 3/8 | 3/8 | 3/8 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 |
