奥衬管夹阀
手动奥衬管夹阀 |
产品名称: | 手动奥衬管夹阀 | ||||||
型号: | GJ41X | ||||||
口径: | DN50-500 | ||||||
压力: | 0.6-1.6MPa | ||||||
材质: | 铝合金、铸铁、铸钢等 | ||||||
|
|||||||
您正在浏览:【手动奥衬管夹阀】 |
手动奥衬管夹阀详细介绍
手动奥衬管夹阀结构形式:
本阀门由阀体、橡胶套管、阀杆、上下压板、拉杆、手轮等零件组成。
手动奥衬管夹阀工作原理:
当顺针时转动手轮时,使阀杆同时转动来带动上下压板以压缩橡胶管套从而进行关闭,反之即行开启。这样压板在拉杆之间上下往复运动来完成阀门开闭工作。
手动奥衬管夹阀注意事项:
因橡胶管套承压力小,所以在开闭时,操作人员旋转手轮时只要感到适量抵触,均达到开闭极点。切勿尽力及多人辅助,禁用其他开具开闭。
手动奥衬管夹阀安装及维护:
(1)、本阀门在管道上任意安装,没有介质流向限制。
(2)、本阀门维护成本低,没有需要定期更换的阀座、密封填料、密封圈或伸缩管。胶管是管夹阀唯一需要更换的零件,一旦更换了胶管,阀门就像新阀门一样,本阀门很少需要其他零件库存。
手动奥衬管夹阀主要参数:
适用温度 |
使用介质 |
≤85℃ |
矿浆、磨料、干湿型粉尘类 |
名称 |
材料 |
阀体 |
铝合金、铸铁、铸钢 |
套管 |
橡胶 |
阀杆 |
铸铜、碳钢 |
压杆 |
铸铁 |
手轮 |
铸铁 |
托架 |
球墨铸铁 |

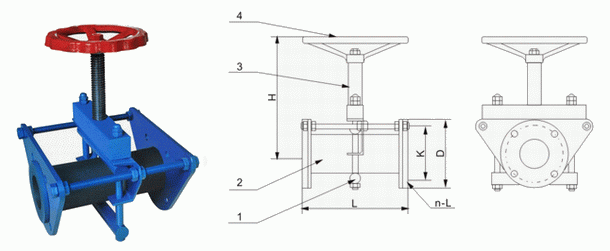

手动奥衬管夹阀外形结构图:
手动奥衬管夹阀连接尺寸:
口径 |
L |
H |
D |
K |
n-L |
DN50 |
210 |
215 |
160 |
125 |
4-18 |
DN65 |
250 |
245 |
180 |
145 |
4-18 |
DN80 |
300 |
270 |
195 |
160 |
4-18 |
DN100 |
350 |
300 |
215 |
180 |
8-18 |
DN125 |
430 |
340 |
245 |
210 |
8-18 |
DN150 |
500 |
390 |
280 |
240 |
8-23 |
DN200 |
650 |
520 |
335 |
295 |
12-23 |
DN250 |
800 |
615 |
390 |
350 |
12-23 |
DN300 |
950 |
720 |
440 |
400 |
12-23 |
DN350 |
830 |
800 |
500 |
460 |
16-23 |
DN400 |
900 |
900 |
565 |
575 |
16-25 |
DN500 |
1100 |
1150 |
670 |
620 |
20-25 |
提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【手动奥衬管夹阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
