手动带气动放料阀
    手动带气动放料阀
    手动带气动放料阀   产品名称: 手动带气动放料阀
    型号:FLSQ41F/W
    口径:DN25-200
    压力:1.6-2.5MPa
    材质:铸钢、不锈钢304/316/316L

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【手动带气动放料阀

       手动带气动放料阀详细介绍


    气动带手动放料阀性能范围:

    (一)、耐腐蚀性
    1、使用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的终于低用温度-29℃,最高温度为425℃。)
    2、使用介质如颗粒、油品、纸浆、二氧化碳(不锈钢材质的最低使用温度为-100℃,最高使用温度为232℃)
    3、严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度>150℃,浓度>30%)
    (二)、不锈钢的一般工作温度:≤150℃
    (三)、压力范围:0.6~2.5Mpa
    (四)、通径范围:25~250mm

    手动放料阀工作原理:

    手动带气动放料阀轻松转动手轮,将切换手柄推移到(分)指示牌,即可进行气动操作。

    当气源进入电磁阀后,电磁阀自动开启上(或下)输气口,电磁阀接通电源时,阀门自动开启,断电时阀门自动关闭。红色按钮为手动调试使用开关按钮。

    当气源进入气缸上部时,将活塞推向下部,即关闭阀门。

    当气源进入气缸下部时,将活塞推向上部,即开启阀门。

    当放料阀连续作业时,按上述作往返动力。

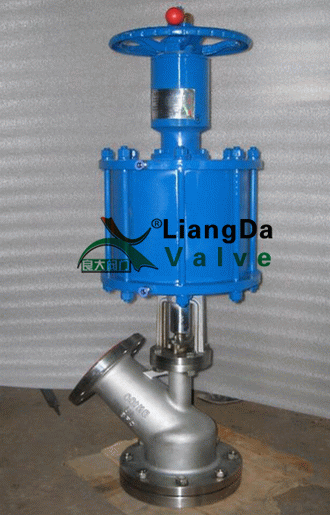

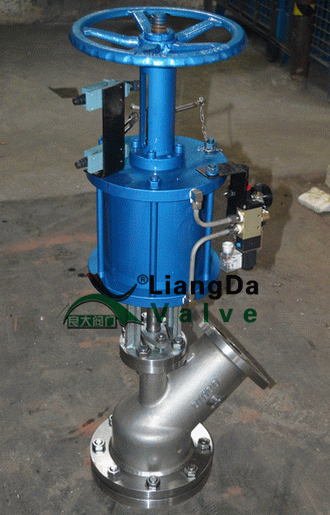

    气动带手动放料阀产品实物图:
    今晚十二生肖开什么号码开奖8月28  今晚十二生肖开什么号码开奖8月28


    手动放料阀工作原理:
    关闭气源,在无气源压力下,轻松转动手轮,逐渐使切换手柄推移至(合)指示牌,即可进行手动操作。
    转动手轮,逆时针阀门开,顺时针阀门关。

    气动执行器日常维护:
    氮源应保持干燥和清洁,定期对过滤器进行放水。
    保持氮源压力正常(0.4~0.7Mpa),电气部分的电源信号无短路或断路故障,防止水,保证电磁阀和回信开关正常工作。
    在正常工作情况下,每月检验一次,每年检修一次。

    手动带气动放料阀操作时注意:

    气动操作时,必须将切换手柄完全推移至(分)指示处,切莫使手柄 处于分合不明的状态,否则,将会损坏内部机件。
    严禁敲打或撞击手柄。

    手动带气动放料阀安装时应注意事项:
    保持阀瓣于封圈密封面无污垢、泥沙.。
    检查填料于活塞是否密封良好, 不得私自拆装,要技术人员的指导下。
    气缸拆下长时间不用时,所有加工表面应涂防锈油,进、排气口应加防尘堵塞。

    手动带气动放料阀安装后进行管路强度试压时阀瓣必须全部开启:
    安装前应仔细核对使用情况是否与本阀门性能相符。
    检查各部件是否拧紧。
    应保证在工作、维护和更换上的方便。

    手动带气动放料阀在使用过程中应定期检查:
    请检查阀杆和填料磨损情况,以免泄漏 。
    定期对气动头表面除尘和维护。

    手动带气动放料阀压力规范:

    压力

    工作温度

    适用介质

    公称压力

    1.6

    上密封试验



    ≤175℃

    水、颗粒、油品等

    壳体试验

    2.4

    高压密封试验




    手动带气动放料阀连接尺寸:

    DN

    上法兰

    上法兰

    下法兰

    密封座

    D1

    D2

    D3

    D4

    D5

    D6

    25

    115

    80

    115

    85





    32

    135

    100

    135

    100





    40

    145

    110

    145

    110

    80

    60

    50

    165

    125

    160

    125

    85

    70

    65

    180

    145

    180

    145

    130

    85

    80

    195

    160

    195

    160

    135

    95

    100

    215

    180

    215

    180

    160

    130

    125

    245

    210

    245

    210

    160

    140

    150

    280

    240

    280

    240

    185

    165

    200

    335

    295

    335

    295

    /

    /
