柱塞式放料阀
    柱塞式放料阀
    柱塞式放料阀   产品名称: 柱塞式放料阀
    型号:HGU45H
    口径:DN25-250
    压力:1.6-2.5MPa
    材质:铸钢、不锈钢304/316/316L

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【柱塞式放料阀

       柱塞式放料阀详细介绍


    柱塞式放料阀产品概述:

    柱塞式放料阀用于框式锚式搅拌器的反应釜放料,阀门采用法兰或对接焊与设备连接并位于其底部,消除了工艺介质通常在容器出口的残留现象。密封面采用耐冲刷、耐腐蚀材料,并进行特殊处理,使表面硬度达到HRC48~52,具有高耐磨、耐腐蚀的功能,保证了阀门的密封可靠性。该放料阀广泛使用在化工、石油、冶金、制药、染料、食品加工等行业。

    柱塞式放料阀用途介绍:
    柱塞式放料阀用于对反应器,各种容器以及管线施放放料和无死区关断操作。对于需要阀门全排量工作的系统,柱塞阀比之放料阀更适用。由于柱塞在阀腔内移动的过程也是清洁阀腔的过程,因此,柱塞阀可应用于浆体工艺介质。设计多样化,可与各种容器的出口对接。管线取样和放料。低温应用配备聚氟乙烯、石墨径向密封,高温应用采取金属密封。各种操作方式可供选择,例如手动、气动(弹簧复位式,双作用式、带手轮和不带手轮)、电动、液动等。只要柱塞阀就可提供全排量状态工作。本标准规定了手动柱塞式不锈钢放料阀的类型,技术要求及标记。本标准适用于化工、石油化工装备所有带有搅拌器的反应釜之放料及取样。

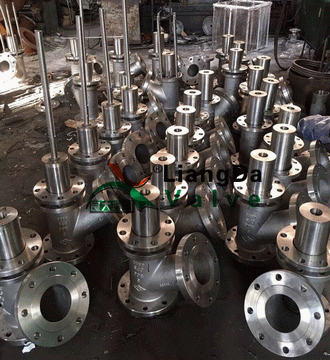

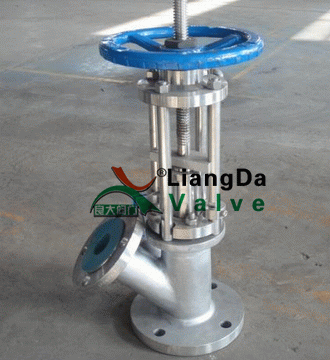

    柱塞式放料阀产品实物图:
    今晚十二生肖开什么号码开奖8月28  今晚十二生肖开什么号码开奖8月28


    柱塞式放料阀主要零件:
    1、阀体
    2、支架:ZG1Cr18N9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni2Mo2Ti、CF8(316L)、WC8
    3、阀杆
    4、活塞筒
    5、缸套:1Cr18Ni9Ti、、00Cr19Ni11(304L) 1Cr18Ni2Mo2Ti 2Cr13、Cr17Ni14M02(316L)、00Cr17Ni14M02(316L)
    6、填料:石墨
    7、阀芯盖:铜
    8、填料压盖:WCB、1Cr18Ni9Ti、0Cr18Ni9(304)、00Cr19Ni11(304L)、 1Cr18Ni12MoTi 2Cr13、0Cr17Ni12Mo02(316L)
    9、手轮:可锻铸铁、球墨铸铁或钢

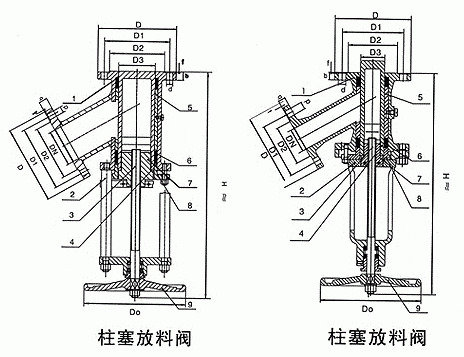

    柱塞式放料阀外形结构图:
    今晚十二生肖开什么号码开奖8月28

    柱塞式放料阀外形尺寸:(法兰尺寸按GB9113.3/PN1.6MPa)
    口径
    DN(mm)
    H DO D D1 D2 D3 b f d 连接螺栓
    规格数量
    公称压力PN MPa(1.6)
    25 ~286 160 115 85 65 25 16 3 14 M12×4
    32 ~300 160 1401 100 76 32 18 3 18 M16×4
    40 ~355 180 150 110 84 40 18 3 18 M16×4
    50 ~374 180 165 125 100 50 18 3 18 M16×4
    65 ~465 220 185 145 118 65 20 3 18 M16×4
    80 ~480 250 200 160 132 76 20 3 18 M16×4
    100 ~620 280 220 180 156 95 22 3 18 M16×4
    125 ~640 300 250 210 184 125 22 3 18 M16×4
    150 ~782 320 285 240 211 150 24 3 22 M20×8
    200 ~960 360 340 295 266 200 24 3 22 M20×12
    250 ~1027 500 405 355 319 250 26 3 26 M24×12
