放料球阀
球形放料阀 |
产品名称: | 球形放料阀 | ||||||
型号: | FQ41F/H | ||||||
口径: | DN25-200 | ||||||
压力: | 1.6-6.4MPa | ||||||
材质: | 碳钢、不锈钢等 | ||||||
|
|||||||
您正在浏览:【球形放料阀】 |
球形放料阀详细介绍
球形放料阀产品概述:
球形放料阀是我公司为了改进钢制反应釜的性能对放料阀进行优化选型设计的一种变形球阀,它采用了一体式浮动球阀的构造为基础,并将进出料口连接法兰设计成一端比另一端大一档或几档的变径形式,其出料端为球阀标准法兰,进料端则为与反应釜底放料孔配套的法兰,可以很方便的就连接在反应釜的釜底中心,作为反应釜的放料口。本产品阀座与端面法兰距离近,物料滞留少,结构紧凑,密封性能优越,即可用于精细化工、制药、化工行业的反应锅上,也能用在细软颗粒介质的输送。
球形放料阀工作原理:
球形放料阀设计中开闭的死点位置,采用从右45度为关闭,反之则为打开,这种死点位置在同一水平面上有利于手动操作。对于气缸气动或液压缸的联动也比较有利,其既可以将气缸或液压缸水平悬挂式安装,基本接近锅底,对反应釜下的操作空间占用少,又避免了因阀杆与活塞在一直线而因泄露引起的干扰影响。该阀既承接了球阀的所有优点,又解决了与反应釜的合理配套的连接方式,与现有的上、下展式放料阀相比较,无疑是较好的。本产品特别适用于牙膏行业、真空制膏锅放料。
球形放料阀性能规范:

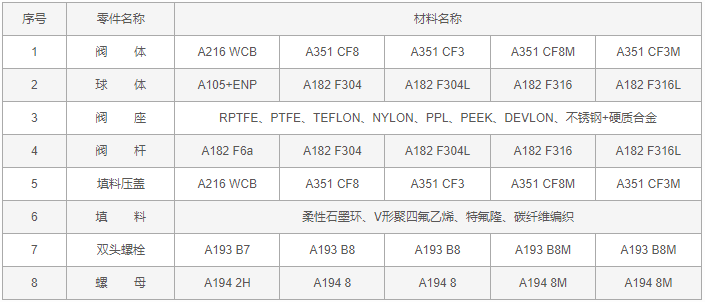

球形放料阀零件材料:

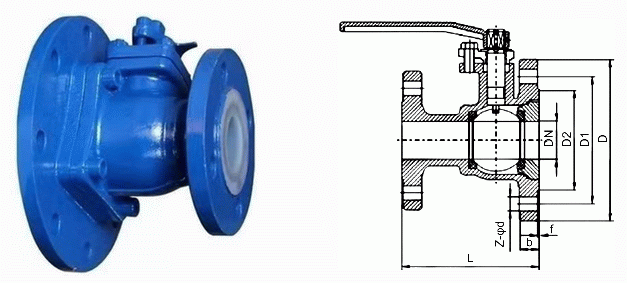

球形放料阀外形结构图:

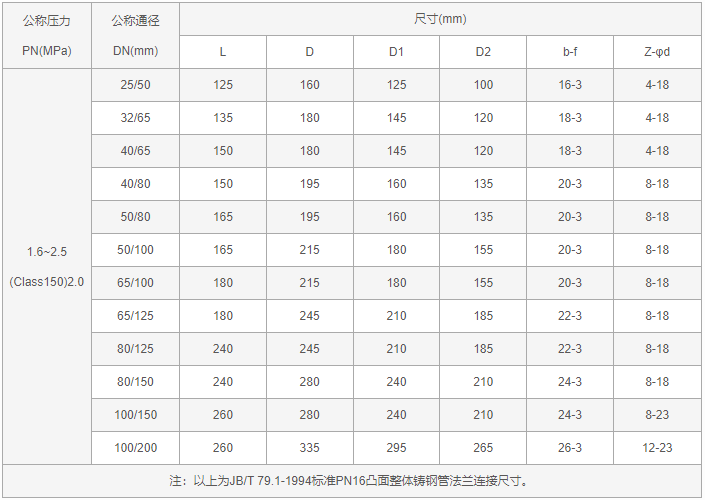

球形放料阀连接尺寸:
球形放料阀订货参数:
尊敬的客户!如果您需要订购我公司球形放料阀,咨询时请说明公称通径、公称压力、阀体和球体材料、使用温度、法兰执行标准及法兰密封面形式等。本产品有软密封和金属硬密封两种可供选择,以适应不同的工况需求。其阀体下半部收缩部位可制成与球体一致的半球面状收缩口,减小球体与阀体之间的缝隙,以减轻因残液热膨胀引起隔缝超压程度。
