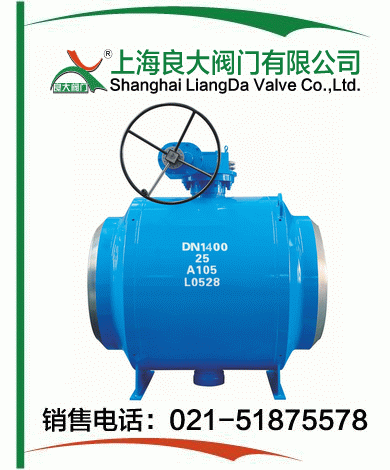

全焊接球阀
全焊接球阀 |
产品名称: | 全焊接球阀 | ||||||
型号: | Q367F/H | ||||||
口径: | DN150-2000 | ||||||
压力: | 150-2500LB | ||||||
材质: | 铸钢、不锈钢等 | ||||||
|
|||||||
您正在浏览:【全焊接球阀】 |
全焊接球阀详细介绍
全焊接球阀产品概述:
全焊接球阀是一种适用于公称压力PN16~PN160或Class150~Class900、公称尺寸DN50 ~ DN1500或NPS2~NPS60,介质为原油、成品油和天然气管线输送系统用的法兰连接和焊接连接全焊接球阀。其阀体内设有球体,球体的上下两端分别设有衬板,球体上连接有阀杆,阀杆穿过设在阀体上端的压盖,在阀杆与阀体之间设有上轴套,其中,阀体与上轴套之间,阀体与阀盖之间采用焊接连接。该阀通过焊接方式不仅完全避免了螺栓、螺母、垫片连接时可能发生的任何外漏,同时,由于中部无螺栓连接,使整个阀体的外径尺寸有明显的减小,降低了阀体、阀盖的材料成本以及节省了中部所用的螺栓、螺母、垫片、O型密封圈等材料。本产品主要安装在石油和天然气工业各种系统的管路上,切断或接通管路介质。
全焊接球阀应用范围:
全焊接球阀产品广泛应用于城市燃气、城镇供热、石油、石化、化工、天然气、造船、冶金等各类管道设备上。

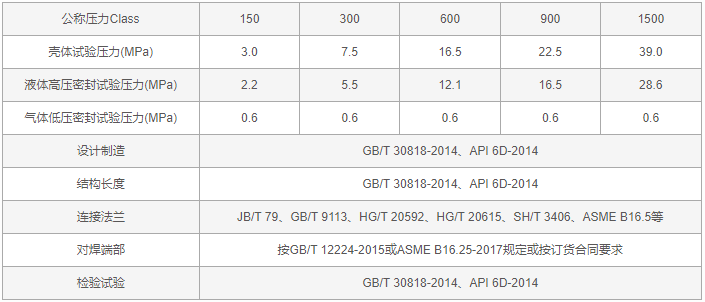

全焊接球阀技术规范:

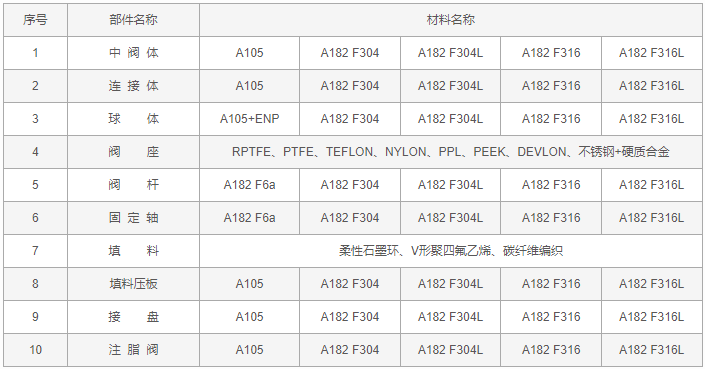

全焊接球阀零件材料:
全焊接球阀外形结构图:

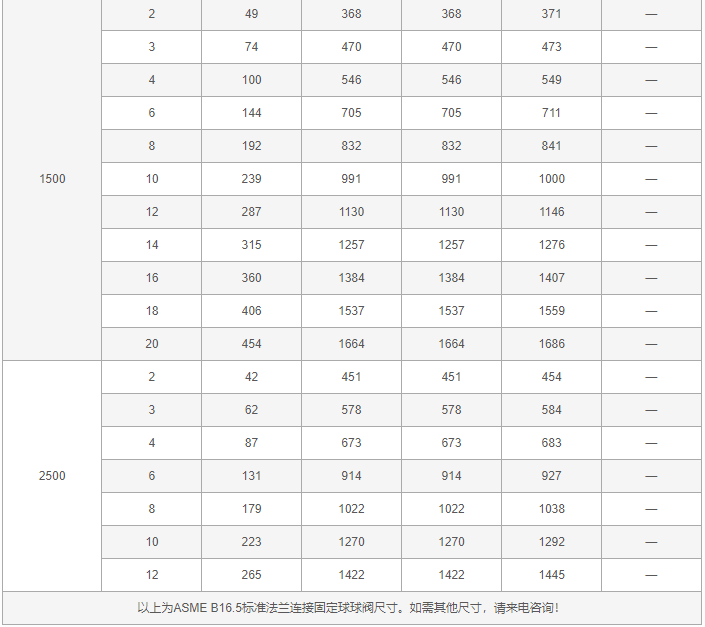

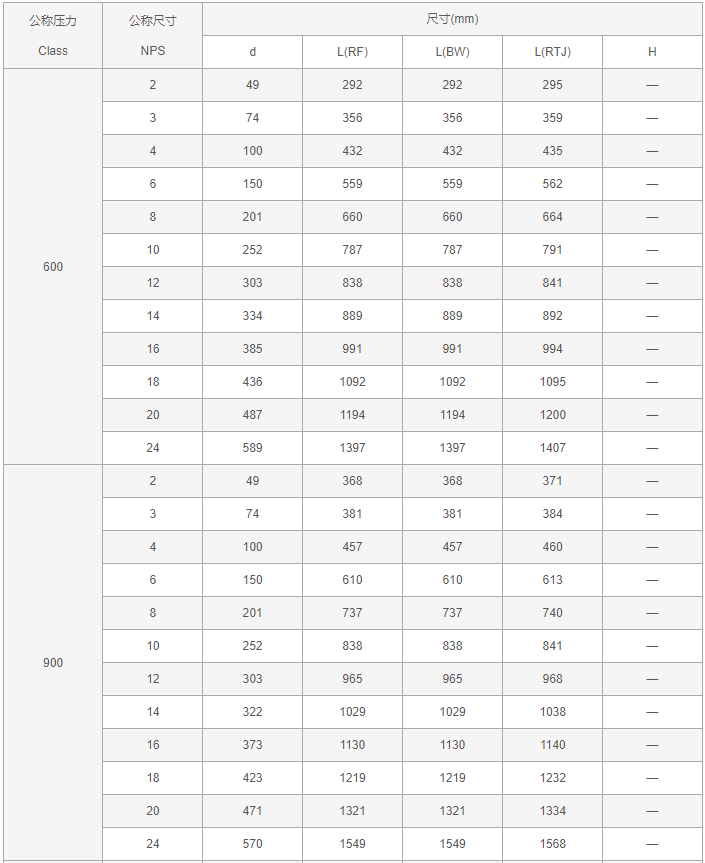

全焊接球阀外形尺寸表:
全焊接球阀订货参数:
尊敬的客户!如果您需要订购我公司全焊接球阀产品,咨询时请注明产品型号,如无法提供型号数据,请说明公称通径、公称压力、阀体和内件材质、介质温度、执行器机构类型。本产品有手动、气动、电动等,可按客户需求定制。
提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【全焊接球阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
