排污阀
| 高压阀套式排污阀 |
 |
产品名称： | 高压阀套式排污阀 | |||||
| 型号： | TP41Y | ||||||
| 口径： | DN25-300 | ||||||
| 压力： | 1.6-16.0MPa | ||||||
| 材质： | 碳钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【高压阀套式排污阀】 | |||||||
高压阀套式排污阀详细介绍
高压阀套式排污阀产品概述：
高压阀套式排污阀是一种由阀体、阀座、阀芯、阀套及阀杆等构成，用于油气或气体介质输送管道作排污截止用的套筒式排污阀，其主要通过阀芯的上下运行改变阀门开度，开阀时，阀芯缓慢开启，阀芯密封面与阀座密封面有一定空间距离时，气体和杂质一同经过节流轴、套垫窗口，阀套窗口节流后，由阀套排污窗口排出。嵌在阀芯内腔的软密封面利用进口介质流道方向与介质流道出口方向改变产生的涡流，实现自清扫，使软密封面不粘附杂质。关闭时，嵌在阀芯内腔的聚四氟乙烯端面紧压在阀座端面形成一道软密封；阀芯硬密封副内腔锥面压在阀座凸台锥面上形成第二道硬质密封，硬软双质密封副，满足高压气体介质工作条件下的零泄漏要求。
高压阀套式排污阀性能优点：
法兰节流截止放空阀关闭状态时阀芯硬密封副端面紧压在阀座的端面上形成一道硬质密封，同时阀座O形橡胶圈紧贴在阀芯内腔的软密封端面形成第二道软密封。硬软双质密封付保证了气、液介质零泄漏。当阀门被开启时，阀芯缓慢上移，此时流体介质首先接触下阀套外壁，使介质在进入阀腔内流道产生涡流，从而大大减缓了流体介质对阀座底部的冲刷，同时起到缓压作用。当阀芯上移，此时高速流体经缓压后直接冲刷阀芯底端，并与上套筒开槽处已形成窗口节流通道。阀芯上移的多少，即遮蔽窗口的多少形成流量的变化。由于上套筒窗口是节流面，高压流体主要冲刷节流通道。阀芯底端面由于介质流向改变再次产生涡流，减缓了介质对阀芯底端的冲刷，而上阀套开槽底端又处于阀座上端，从而又避开了介质对阀座上端的冲刷而保护了阀座。当阀芯上移至套筒开槽处上端时，放空处于中后期，压力降低，流体在阀门中阻力较小，缩短了放空时间，提高了效果。
高压阀套式排污阀技术规范：

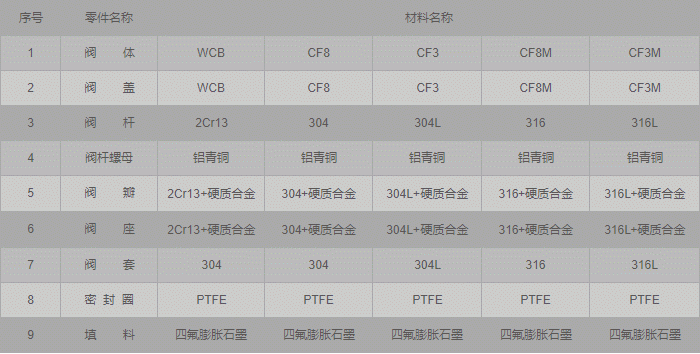

高压阀套式排污阀零件材料：

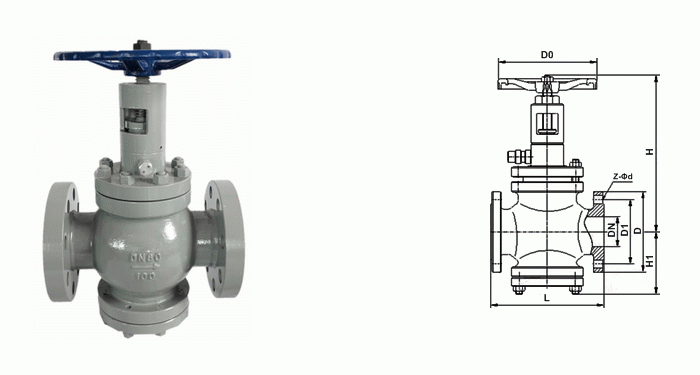

高压阀套式排污阀外形结构图：

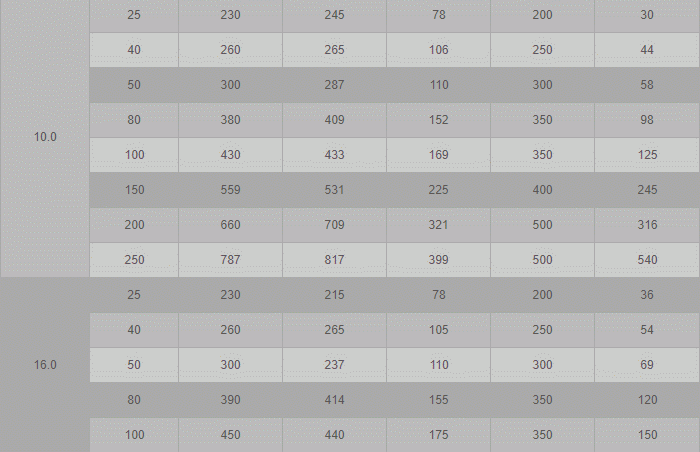

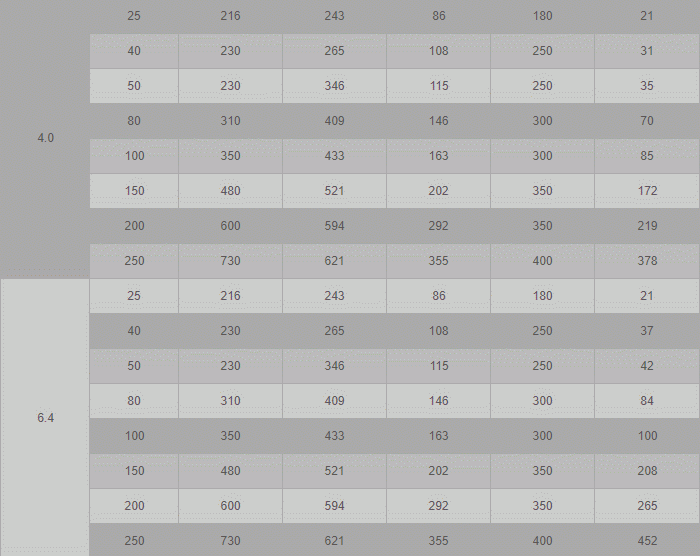

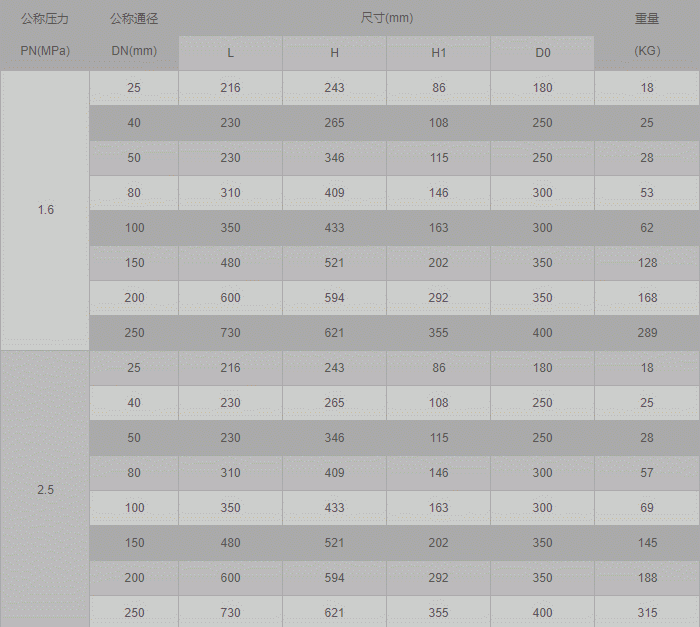

高压阀套式排污阀外形尺寸表：
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【高压阀套式排污阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
