偏心半球阀
| 双偏心半球阀 |
 |
产品名称： | 双偏心半球阀 | |||||
| 型号： | PQ340F/H/Y | ||||||
| 口径： | DN50-1000 | ||||||
| 压力： | 1.0-16.0MPa | ||||||
| 材质： | 碳钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【双偏心半球阀】 | |||||||
双偏心半球阀详细介绍
双偏心半球阀产品概述：
双偏心半球阀主要由阀体、半球体、阀杆、阀座、压圈及密封件和驱动机构等组成，其半球体的回转中心与球面中心，在平行于阀杆轴线与阀体中心线构成的平面方向上存在偏心。该阀阀座由压圈安装在阀体上，在阀座与压圈之间设有弹性密封垫，在阀门启闭过程中阀座可以浮动，使阀芯与阀座之间具有摩擦力小，磨损小，使用时间长等优点。本产品适用于高温、磨损性介质工况的控制。
双偏心半球阀性能优点：
双偏心半球阀的半球体采用双偏心设计，其结构原理是半球体中线与阀杆中线偏置尺寸a，与阀座中线偏置尺寸b，全开时球体与阀座完全脱开，并有一定的间隙，回转半径分为长半径和短半径，在长半径转动轨迹的切线会与阀座密封面形成一个θ角，在阀门启闭时，半球相对阀座面有一个渐出脱离和渐入挤压的作用，从而降低了启闭时阀座与半球之间的机械磨损和擦伤，提高了使用时间。

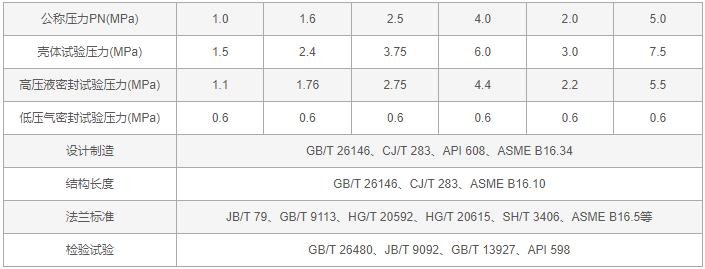

双偏心半球阀技术规范：

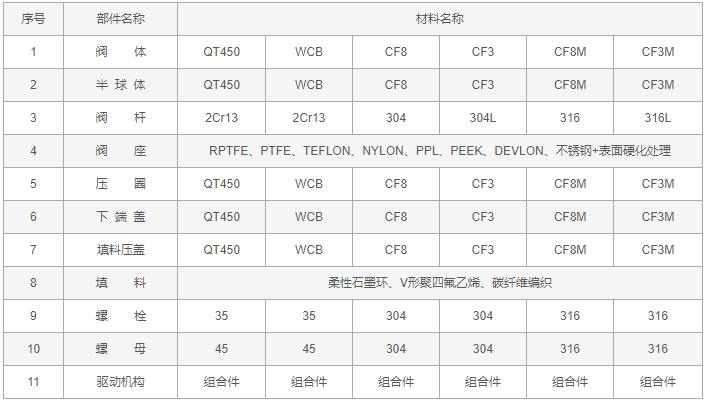

双偏心半球阀零件材料：

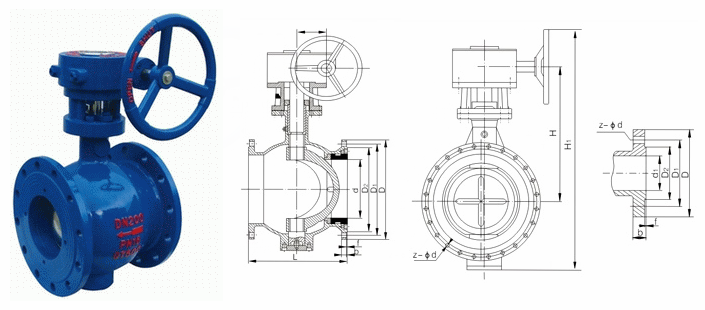

双偏心半球阀外形结构图：

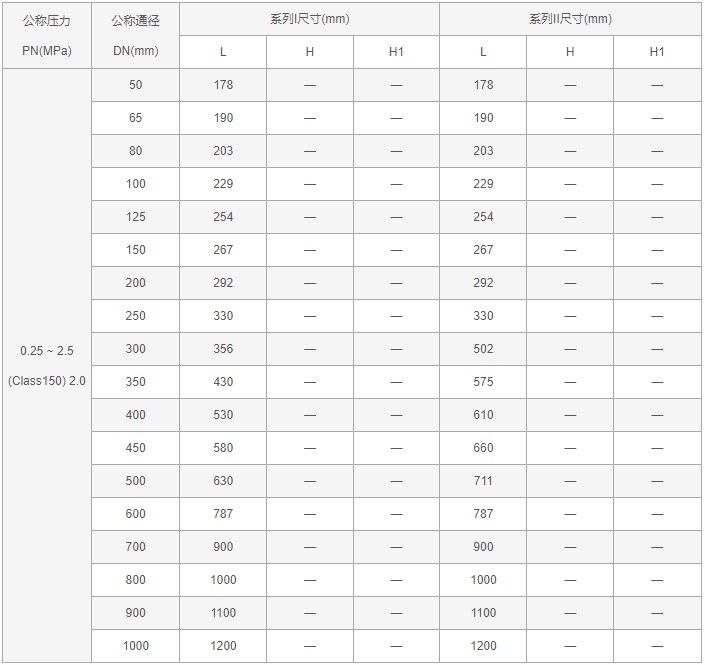

双偏心半球阀外形尺寸表：
双偏心半球阀订货参数：
尊敬的客户！如果您需要订购我公司双偏心半球阀产品，咨询时请注明产品型号，如无法提供型号数据，请说明公称通径、公称压力、阀体和内件材料、使用介质、介质温度、操作方式等。以上数据为蜗轮传动参数，如需电动、气动或液动烦请来电咨询。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【双偏心半球阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
