V型球阀
| 气动V型调节球阀 |
 |
产品名称： | 气动V型调节球阀 | |||||
| 型号： | VQ647F/H/Y | ||||||
| 口径： | DN25-500 | ||||||
| 压力： | 1.0-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【气动V型调节球阀】 | |||||||
气动V型调节球阀详细介绍
气动V型调节球阀产品概述：
气动V型调节球阀由活塞式双作用或单作用(弹簧复位式)气动执行器和法兰式V型球阀组成，它与电气阀门定位器配套使用可实现比例调节，与电磁阀及控制箱配套使用可实现二位切断控制，该气动V型球阀以压缩空气为动力，通过活塞齿条、齿轮的机械传动阀杆，以角行程输出的扭矩转动球体0~90°从而完成启闭或调节动作，通过配套电气阀门定位器输入4-20mA电流信号改变阀芯的旋转角度(0-90°任意角度)，实现调节控制流量等参数。气动V型调节球阀阀芯设计成带有特殊形状的V型缺口，具有精确的流量特性和控制功能，主要适用于气体、液体、固态颗粒状等介质的控制，尤其是含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的工况场合的自动化控制系统。
气动V型调节球阀产品特点：
1、不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
2、具有一个V型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
2、具有一个V型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
3、防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
4、当V型球阀关闭时，V型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，V型球阀特别适用于管线结垢冻结或含有纤维和颗粒固体场合。

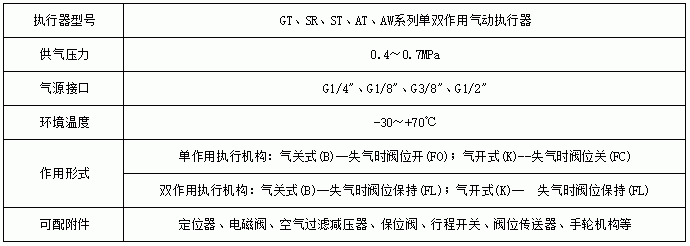

气动V型调节球阀技术参数：

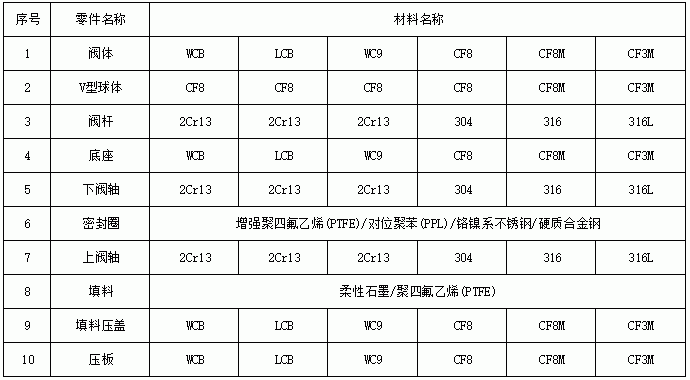

气动V型调节球阀零件材料：

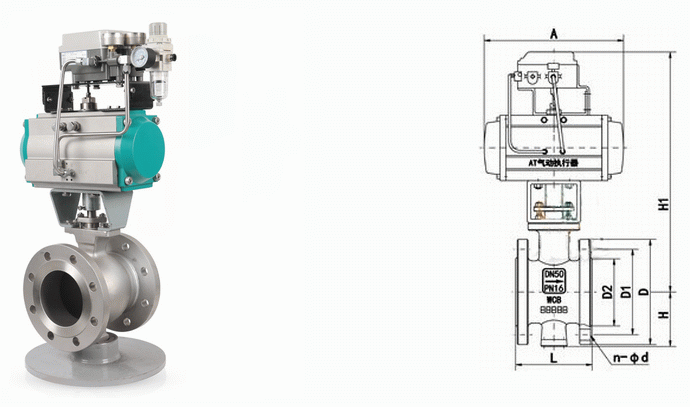

气动V型调节球阀外形结构图：

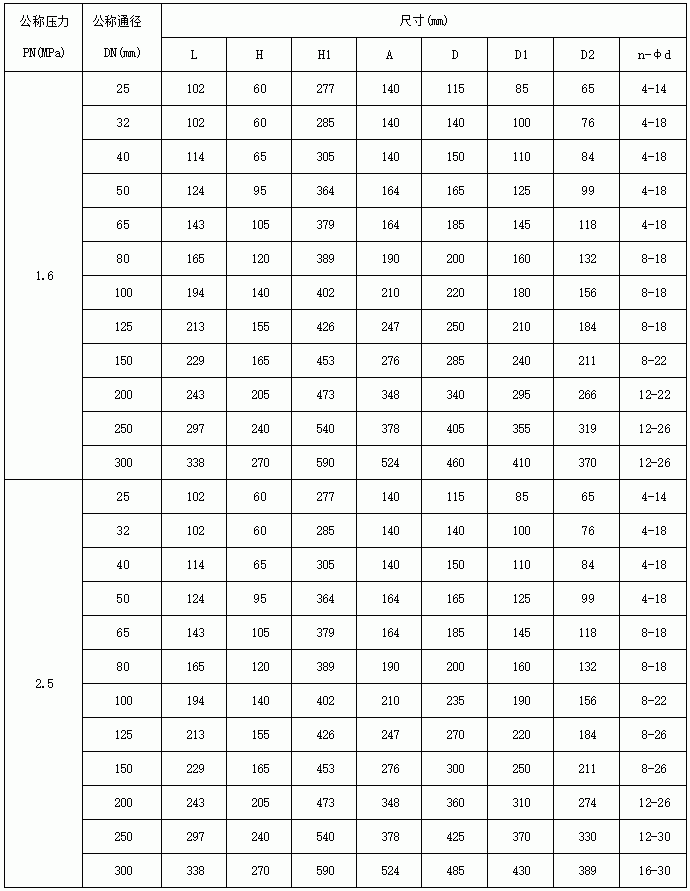

气动V型调节球阀外形尺寸表：
气动V型调节球阀零件材料：
气动V型调节球阀外形结构图：
气动V型调节球阀外形尺寸表：
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【气动V型调节球阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
