硬密封球阀
蜗轮硬密封球阀 |
产品名称: | 蜗轮硬密封球阀 | ||||||
型号: | Q341H/Y | ||||||
口径: | DN15-300 | ||||||
压力: | 1.0-10.0MPa | ||||||
材质: | 碳钢、不锈钢等 | ||||||
|
|||||||
您正在浏览:【蜗轮硬密封球阀】 |
蜗轮硬密封球阀详细介绍
蜗轮硬密封球阀产品概述:
蜗轮硬密封球阀主要由左右阀体、球体、阀座、阀杆、支架和驱动装置等组成,其左右阀体通过螺栓螺母连接形成一腔体,带有通孔的球体位于腔体内,球体的上端与阀杆相连,球体的两侧分别设置有阀座,支架通过螺钉与阀体固定连接,而驱动装置通过支架与阀杆轴连接,该阀的阀座为金属材料,在阀座和阀体之间依次设置有密封垫、压环和蝶形弹簧,密封垫的材料为V型结构的石墨填料。
蜗轮硬密封球阀产品优点:
蜗轮硬密封球阀在阀座与球体之间采用的是金属对金属的密封形式,大大地增强了密封性能,另外,通过对阀座和阀球的表面进行喷涂硬质合金或者硬化材料,使之具有密封所必需的精度和硬度,且特制的具有弹性的阀座和蝶形弹簧有非常低的操作扭矩。本产品可应用于石油、化工、煤化工、多晶硅等行业的压力管道中,以切断介质的流动。

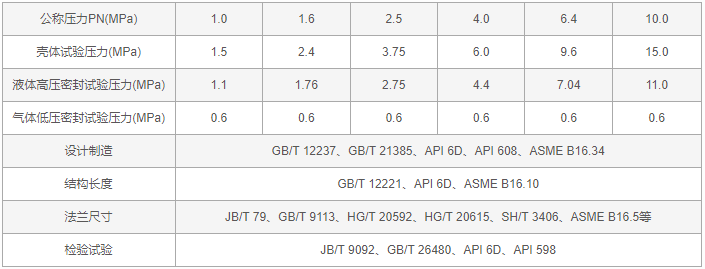

蜗轮硬密封球阀技术规范:蜗轮硬密封球阀产品优点:
蜗轮硬密封球阀在阀座与球体之间采用的是金属对金属的密封形式,大大地增强了密封性能,另外,通过对阀座和阀球的表面进行喷涂硬质合金或者硬化材料,使之具有密封所必需的精度和硬度,且特制的具有弹性的阀座和蝶形弹簧有非常低的操作扭矩。本产品可应用于石油、化工、煤化工、多晶硅等行业的压力管道中,以切断介质的流动。

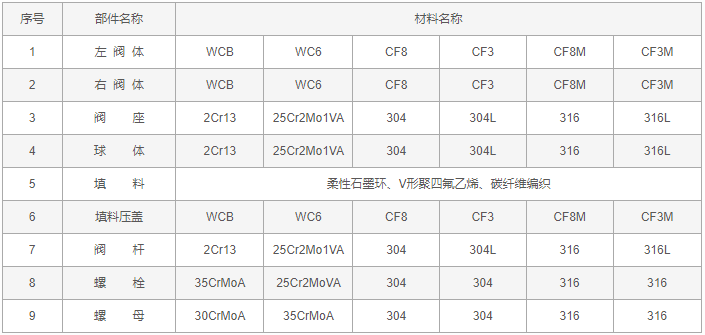

蜗轮硬密封球阀零件材料:

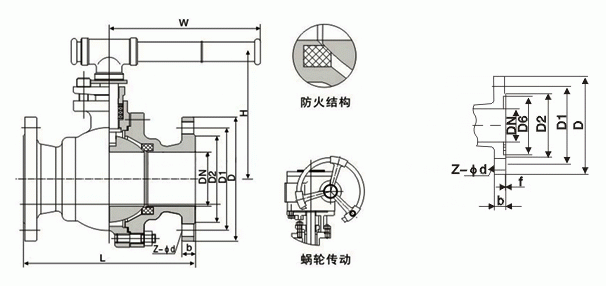

蜗轮硬密封球阀外形结构图:

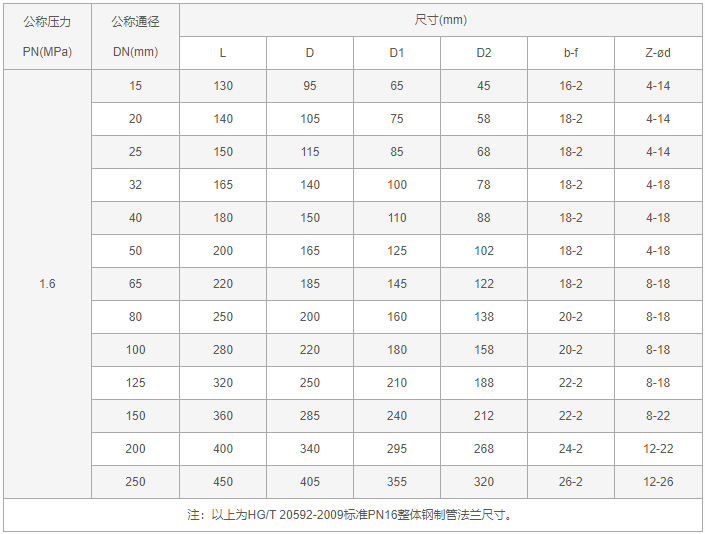

蜗轮硬密封球阀外形尺寸表:
蜗轮硬密封球阀订货参数:
尊敬的客户!如果您需要订购我公司蜗轮硬密封球阀产品,咨询时请提供公称通径、公称压力、阀体材质、内件材料、介质使用温度,法兰密封面形式等。本产品根据不同工况需求球体和阀座可喷涂或堆焊碳化钨钴、碳化钨钴铬、镍基合金、碳化铬、陶瓷等。
