消防流量开关
| 消防超声波流量开关 |
 |
产品名称： | 消防超声波流量开关 | |||||
| 型号： | XFL41X | ||||||
| 口径： | DN50-300 | ||||||
| 压力： | 1.0-2.5MPa | ||||||
| 材质： | 铸铁、球铁、铸钢 | ||||||
|
|||||||
| 您正在浏览：【消防超声波流量开关】 | |||||||
消防超声波流量开关详细介绍
消防超声波流量开关产品概述：
消防超声波流量开关主要是在水、气、油等介质管路中在线或者插入式安装监控水系统中水流量的大小。在水流量高于或者低于某一个设定点时候触发输出报警信号传递给机组，系统获取信号后即可作出相应的指示动作。消防超声波流量开关采用速度差法，为城市供水管道、消防、分户计量总表设计，解决了传统流量计始动流量高、小流量不计量的问题，适用于多种工业现场。
消防超声波流量开关原理及特点：
消防超声波流量开关是基于传播速度差法超声测量而研制的，通过传感器向流体发射超声信号，在其受到流体流动影响之后再接收此超声信号并将检测结果用于流量测量的计量器具。该仪表集测量、积算、显示于一体，采用微功耗技术，可实现最小流量（软件可调）的准确测量，同时仪表具有体积小、稳定性好、抗干扰能力强等特点。

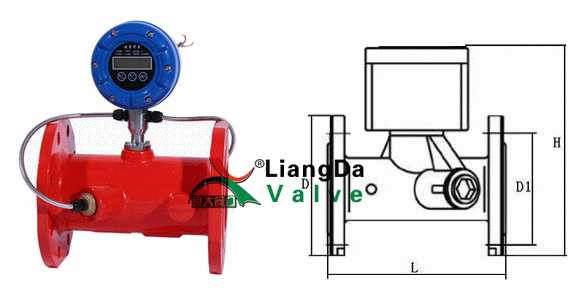

消防超声波流量开关外形结构图：
消防超声波流量开关连接尺寸：
管段外形尺寸（MM） |
重量（Kg） |
压力 （MPa） |
备注 |
|||||
口径 |
L |
H |
D |
D1 |
n*d |
|||
50 |
200 |
265 |
165 |
125 |
4*18 |
6 |
1.0 |
d-法兰连接孔直径
n-法兰连接孔数量
D1-法兰连接孔中心直径 |
65 |
200 |
280 |
185 |
145 |
4*18 |
7 |
||
80 |
225 |
290 |
200 |
160 |
8*18 |
9 |
||
100 |
250 |
320 |
220 |
180 |
8*18 |
10 |
||
125 |
250 |
345 |
250 |
210 |
8*18 |
14 |
||
150 |
300 |
380 |
285 |
240 |
8*23 |
17 |
||
200 |
350 |
435 |
340 |
295 |
8*23 |
27 |
||
250 |
400 |
465 |
395 |
350 |
12*23 |
55 |
||
300 |
450 |
510 |
445 |
400 |
12*23 |
80 |
||

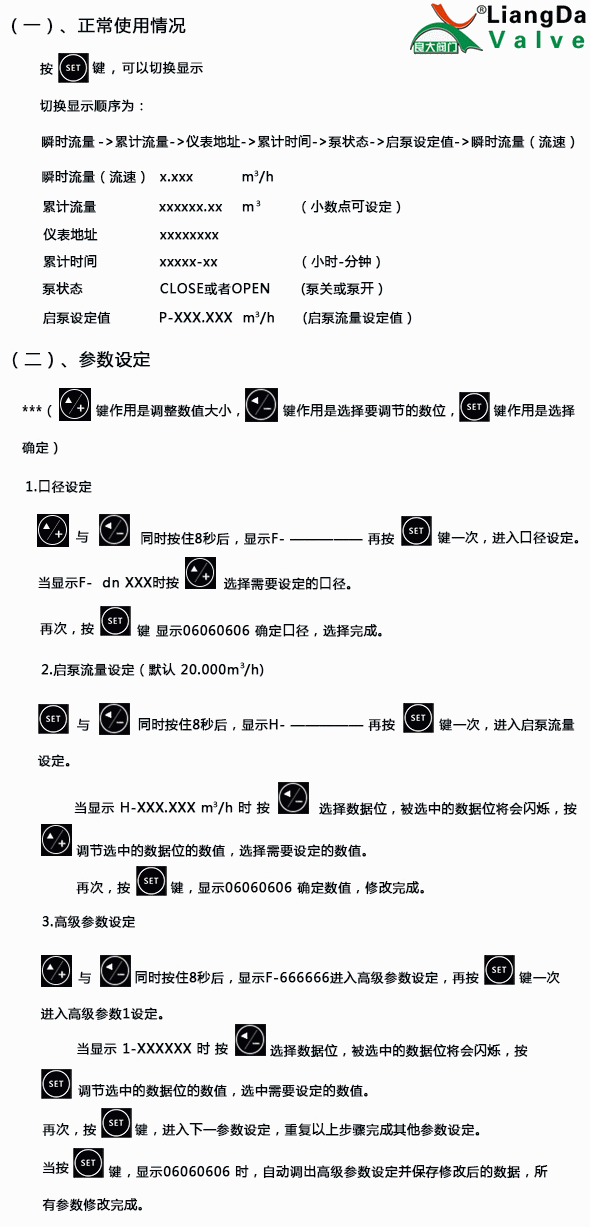

消防超声波流量开关操作使用说明：
