Y型球阀
| 120度Y型三通球阀 |
 |
产品名称： | 120度Y型三通球阀 | |||||
| 型号： | Q42F/H/Y | ||||||
| 口径： | DN50-400 | ||||||
| 压力： | 1.0-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【120度Y型三通球阀】 | |||||||
120度Y型三通球阀详细介绍
120度Y型三通球阀产品概述：
120度Y型三通球阀的三个通道之间设计成互成120°的夹角，其通过球体在120°之间的旋转可以实现两种不同的流向切换。本产品包括阀体，阀体中设有球体以及具有三个管口的流体通道，球体内设有两端开口的连接通道，阀体上的进口与任意出口随着球体的转动实现与连接通道的导通或关闭，连接通道的任意径向截面都为与管口内径一致的圆，连接通道的两端开口径向截面的法向夹角为120°，流体通道的三个开口设有阀座，阀座的通孔构成管口，阀座朝向球体的一端与球体的外周面之间设有压紧块，压紧块朝向球体的侧面具有与球体外周面的弧面配合的抵接面，压紧块的另一侧与阀座之间设有内密封结构。
120度Y型三通球阀产品优点：
120度Y型三通球阀可以实现二种不同的流向切换，且密封结构牢固耐用，使用寿命长，流体流动阻力小，便于三通管道的清理。本产品也可根据工况需要，将两出口端之间的夹角设计成30°、60°、90°及其他角度等。

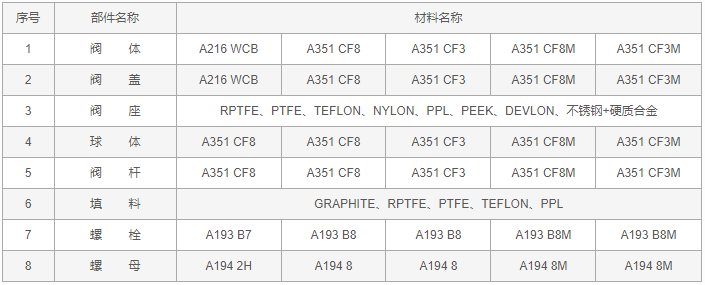

120度Y型三通球阀零件材料：

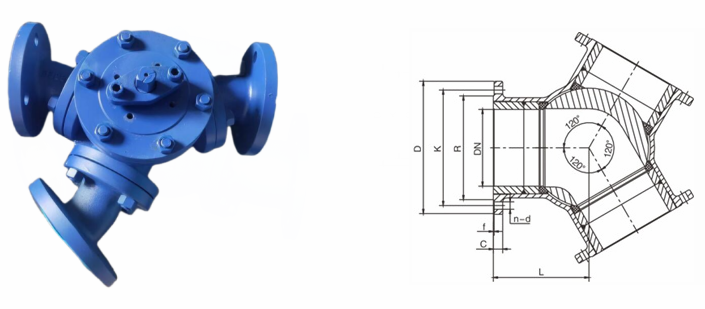

120度Y型三通球阀外形结构图：

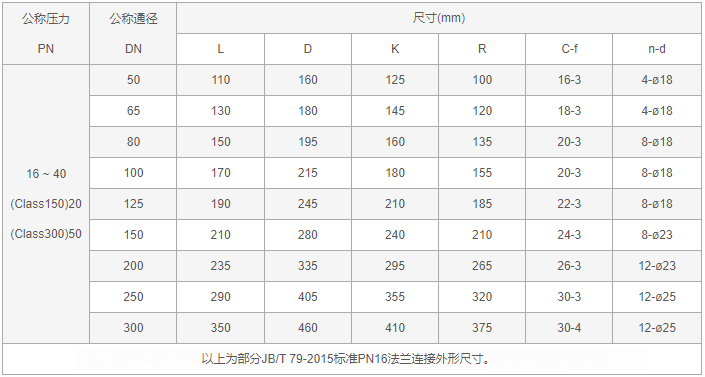

120度Y型三通球阀外形尺寸表：
120度Y型三通球阀订货参数：
尊敬的客户！如果您需要订购我公司120度Y型三通球阀产品，咨询时请说明结构形式、公称通径、公称压力、阀体和内件材质、使用介质、工作温度、执行器机构类型、法兰标准及密封面形式等。本产品可采用手动、蜗轮、气动、电动、液动、电液联动或其他驱动方式。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【120度Y型三通球阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
