Y型球阀
| 三通换向阀 |
 |
产品名称： | 三通换向阀 | |||||
| 型号： | Q42F/H/Y | ||||||
| 口径： | DN40-200 | ||||||
| 压力： | PN1.0-6.4MPa | ||||||
| 材质： | 碳钢、不锈钢、双相钢等 | ||||||
|
|||||||
| 您正在浏览：【三通换向阀】 | |||||||
三通换向阀详细介绍
三通换向阀产品概述：
三通换向阀主要以压缩空气作为动力源，通过双作用气动执行器带动带柄的柱塞在设计成Y形三通道(即中间一个进口和左右两端两个出口)阀体内作120°或135°角行程往复运动，实现对送料系统管道内介质的自动换向，即当气缸旋转120°或135°带动阀芯关闭左端的出料口时，右端的出料口开通，当气缸回转120°或135°带动阀芯关闭右端的出料口时，左端的出料口开通，从而使阀门的流向切换达到了自动化控制。该阀气动执行器通常与电磁阀和限位开关及空气过滤减压阀等附件配合使用，其电磁阀线圈电压等级一般采用24V(DC)或220V(AC)等，并有防爆与非防爆之分。
三通换向阀采用Y形结构形式设计，流道平滑光洁，物料流通顺畅，解决了T型和L型的球体与三个流道的连接处的转角均为90°直角，被输送的原料容易在直角处堆积堵塞，难以进行清理，降低流体的输送效率和易导致堵塞物长期滞留在管道而造成混料的难题。

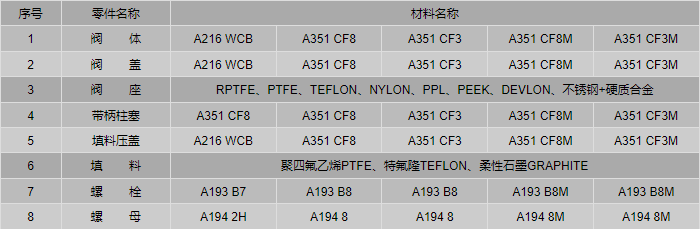

三通换向阀零件材料：

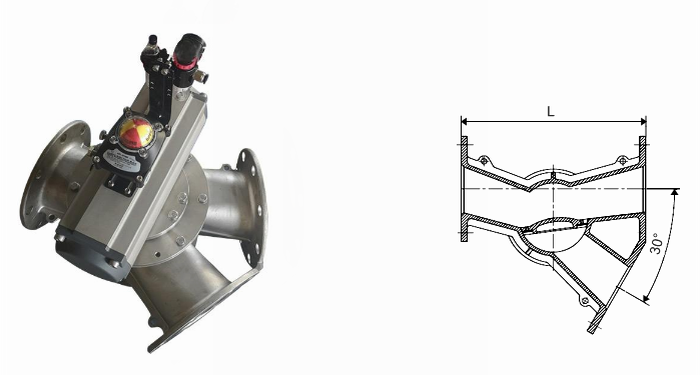

三通换向阀外形结构图：
三通换向阀外形尺寸表：
三通换向阀产品系列型号:
三通换向阀根据工况需要，将两出口端之间的夹角设计成30°、45°、60°、90°、120°及其他角度等，可配置AT、GT、AW双作用气动执行器。尊敬的客户！如果您需要订购我公司三通换向阀产品，请说明公称尺寸、压力等级、阀体材质、内件材料、流道角度、使用温度、法兰标准及法兰密封面形式等。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【三通换向阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
