Y型球阀
| Y型三通粉体阀 |
 |
产品名称： | Y型三通粉体阀 | |||||
| 型号： | Q42F/H/Y | ||||||
| 口径： | DN40-300 | ||||||
| 压力： | PN1.0-6.4MPa | ||||||
| 材质： | 碳钢、不锈钢、双相钢等 | ||||||
|
|||||||
| 您正在浏览：【Y型三通粉体阀】 | |||||||
Y型三通粉体阀详细介绍
Y型三通粉体阀产品概述：
Y型三通粉体阀是一种由气动执行机构和阀组成，适合安装在粉料、颗粒料、粉粒混合料和片状料等固体物料输送系统中用于切换管道中介质流动方向的Y型三通粉体阀，其三个通道呈角度布置，中间一个进口和左右两端两个出口。该阀以压缩空气作为动力源，并经电磁阀与限位开关配合使用来控制驱动装置带动球体在阀体内作120°或135°角行程往复运动，以实现自动换向的功能，其中它通过电磁阀的通电或断电来切换输入到气缸的气源进气点进而控制气动执行器的转动方向，而阀芯动作的两个位置则由安装在气动执行器上面的限位开关进行检测，阀正常工作时，阀芯转到一个位置，右出料口关上，进料从左出料口出去，当换向指令发出后，阀芯转到另一个位置，关闭左出料口，进料从右出料口出去，从而使阀门的流向切换达到了自动化控制。
Y型三通粉体阀阀体和主要部件均为整体铸造成型，构造坚固，强度高不易变形，尤其Y形流道结构形式设计，使物料通过时顺畅，流阻力小，不会形成堵塞。
Y型三通粉体阀零件材料：

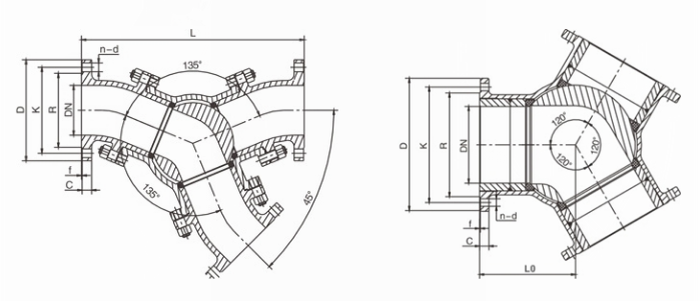

Y型三通粉体阀外形结构图：

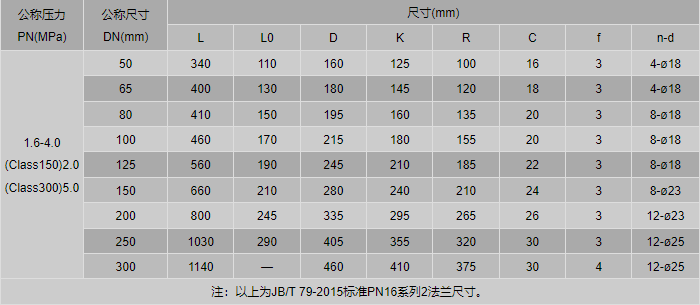

Y型三通粉体阀外形尺寸表：
Y型三通粉体阀产品系列型号:
Y型三通粉体阀根据工况需要，将两出口端之间的夹角设计成30°、45°、60°、90°、120°及其他角度等，可配置AT、GT、AW双作用气动执行器。尊敬的客户！如果您需要订购我公司Y型三通粉体阀产品，请说明公称尺寸、压力等级、阀体材质、内件材料、流道角度、使用温度、法兰标准及法兰密封面形式等。
