>> 阻尼器 >> 不锈钢气囊式脉冲阻尼器 更新时间 2024-12-22 0:12:43
阻尼器
| 不锈钢气囊式脉冲阻尼器 |
 |
产品名称： | 不锈钢气囊式脉冲阻尼器 | |||||
| 型号： | LDMZ-QS | ||||||
| 口径： | DN15-100 | ||||||
| 压力： | 2.5-5.0MPa | ||||||
| 材质： | 不锈钢304、316 | ||||||
|
|||||||
| 您正在浏览：【不锈钢气囊式脉冲阻尼器】 | |||||||
不锈钢气囊式脉冲阻尼器详细介绍
不锈钢气囊式脉冲阻尼器产品概述：
不锈钢气囊式脉冲阻尼器的特点是灵敏度高，消除脉冲效果更好，能够承受较高的压力（我公司生产的气囊式脉冲阻尼器最大耐压31.5MPa），其结构是在空气罐内加一个气囊，气囊内充入一定压力的气体，在管路中，管路中的液体压缩气囊，气囊收缩，然后扩张，从而起到缓冲效果。和膜片式相比较，气囊式脉冲阻尼器的灵敏度更高，缓冲效果更好，但是因其气囊材质一般为橡胶材质，所以其使用范围没有膜片式广，其选型方法是泵每次冲程的容积数乘以10，即得到能减小90%脉冲的最小容积数。
不锈钢气囊式脉冲阻尼器主要参数：
1、气囊材质有：丁腈橡胶、氢化丁腈橡胶、丁基橡胶、（EPDM）三元乙丙橡胶，氟橡胶。
2、密封圈材质常规为氟橡胶材质或同气囊材质。
3、压力表尺寸标准为60mm表面，M14*1.5螺纹头，充气阀连接尺寸为M14*1.5外螺纹。
4、接口尺寸大小可以根据要求加工。
5、相关尺寸仅供参考，如有变动，以实际为准，恕不另外通知。

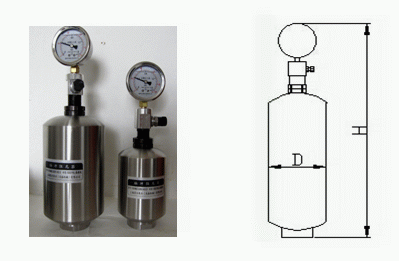

不锈钢气囊式脉冲阻尼器外形结构图：
不锈钢气囊式脉冲阻尼器连接尺寸：
型号
|
外壳材质
|
容积（L）
|
额定压力
（MPa）
|
D（mm）
|
H（mm）
|
连接口径
|
LDMZ-QS0.4/2.5
|
不锈钢
|
0.4L
|
2.5/5.0
|
88
|
270
|
RC 1/2"
|
LDMZ-QS0.6/2.5
|
不锈钢
|
0.6L
|
2.5/5.0
|
88
|
325
|
RC 3/4"
|
LDMZ-QS1.0/2.5
|
不锈钢
|
1.0L
|
2.5/5.0
|
106
|
325
|
RC 1"
|
LDMZ-QS1.6/2.5
|
不锈钢
|
1.6L
|
2.5/5.0
|
138
|
380
|
RC 1-1/4"
|
LDMZ-QS2.5/2.5
|
不锈钢
|
2.5L
|
2.5/5.0
|
138
|
440
|
RC 1-1/4"
|
LDMZ-QS4.0/2.5
|
不锈钢
|
4.0L
|
2.5/5.0
|
138
|
545
|
RC 1-1/2"
|
LDMZ-QS6.3/2.5
|
不锈钢
|
6.3L
|
2.5/5.0
|
138
|
720
|
RC 1-1/2"
|
LDMZ-QS10/2.5
|
不锈钢
|
10L
|
2.5/5.0
|
216
|
560
|
RC 2"
|
LDMZ-QS16/2.5
|
不锈钢
|
16L
|
2.5/5.0
|
216
|
775
|
RC 2-1/2"
|

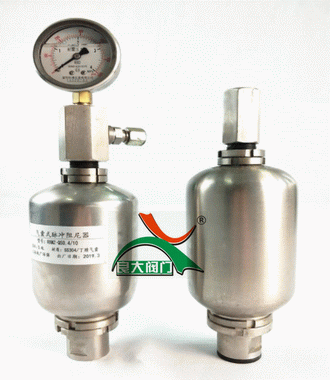

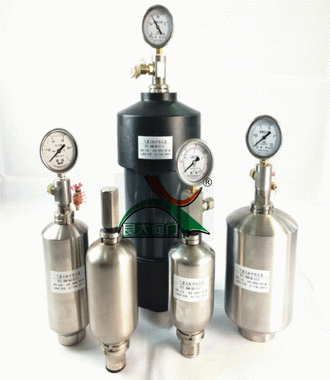

不锈钢气囊式脉冲阻尼器产品实物图：
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【不锈钢气囊式脉冲阻尼器】参数、选型、价格等请联系我们，我们将竭诚为您服务！
