柱塞取样阀
| 柱塞式取样阀 |
 |
产品名称： | 柱塞式取样阀 | |||||
| 型号： | QY21W | ||||||
| 口径： | DN15-25 | ||||||
| 压力： | 1.6-6.4MPa | ||||||
| 材质： | 不锈钢304、316等 | ||||||
|
|||||||
| 您正在浏览：【柱塞式取样阀】 | |||||||
柱塞式取样阀详细介绍
柱塞式取样阀产品概述：
柱塞式取样阀由阀体、支架、手轮、阀杆、柱塞等零件组成。精小形阀体一般成45度角，阀体阀盖为铸造而成。阀体和阀盖的连接靠双头螺柱、阀盖压紧螺母。此阀进口外丝、出口为内丝。阀体进口内腔处装有上密封圈、下密封圈和隔离环，上密封圈还起到密封填料的作用。柱塞与阀杆的连接靠T形槽，阀杆挂在柱塞的T型槽内。阀杆螺母靠螺纹旋紧在阀盖上，然后用销钉固定。阀杆上设有启闭显示器，可以明确的表示出柱塞阀的启闭位置。阀杆和手柄采用四方连接，然后用螺母压紧，这样旋转手轮就可以开启或关闭阀门。阀门的密封圈采用柔性石墨或聚四氟乙烯，视使用介质和介质的工作温度而定。
柱塞式取样阀适用范围：
柱塞式取样阀适用范围：
柱塞式取样阀适用于油品、纸浆、颗粒状固体液体、易结晶、食品类等介质。广泛应用于反应釜及食品物料。如化工、石油、冶金、制药、农药、染料、食品加工等行业，可根据安装需要设计外柱塞露长度，确保容器取样口粘度大的物料不堵。

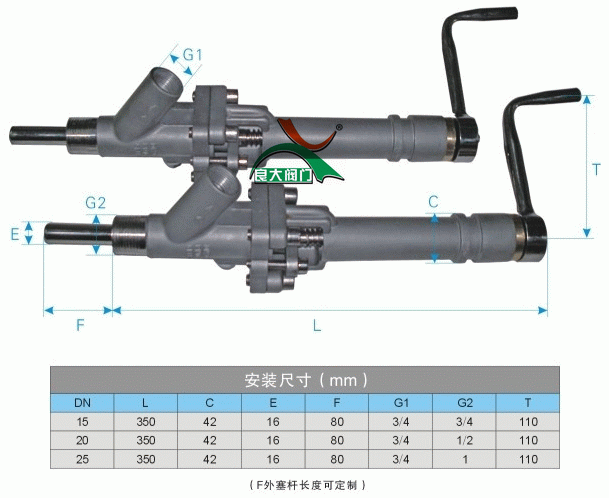

柱塞式取样阀安装尺寸表：

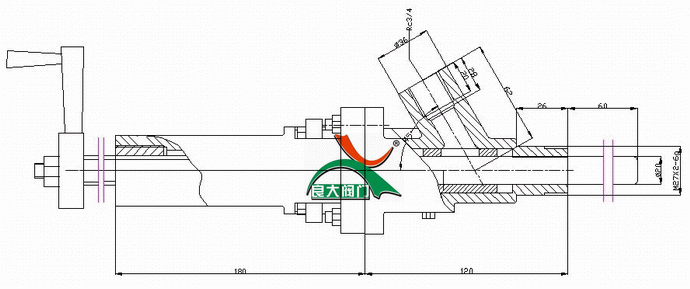

柱塞式取样阀外形结构图：
柱塞式取样阀安装尺寸表：
柱塞式取样阀外形结构图：
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【柱塞式取样阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
