天然气紧急切断阀
| 天然气紧急切断阀 |
 |
产品名称： | 天然气紧急切断阀 | |||||
| 型号： | ZCRB | ||||||
| 口径： | DN15-250 | ||||||
| 压力： | 1.6-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【天然气紧急切断阀】 | |||||||
天然气紧急切断阀详细介绍
天然气紧急切断阀介绍：
ZCRB系列天然气紧急切断阀是一种新型的燃气管道工程的安全配套装置，主要应用于以下场合:
1.与可燃气体泄漏监测仪器相连接。当仪器检测到可燃气体泄漏时，自动快速关闭主供气体阀门，切断燃气的供给，及时制止恶性事故的发生。
2.与热力设备的极限温度(或压力)安全控制器相连接。当设备内检测点的温度或压力超过设定的极限数值时，自动快速关闭供气阀门，停止燃料的供给。
3.与高层建筑的中央消防报警系统相连接。当大厦发生火情时，自动切断大厦内的燃气供应，防止煤气爆炸的发生。
4.在城市或工厂的燃气供应管网内设置BZCK燃气紧急切断阀，可在中央控制室内集中控制，远距离遥控，紧急关闭事故现场的管线供气。
5.可靠的技术性能；极低的负荷损失；极高的安全性能；极佳的节能性能；快速切断性能是本系列产品的五大特点。
天然气紧急切断阀特点：
◆ 阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能
◆ 当事故发生时，阀门线圈瞬时通电，触发阀门快速关闭，并进入自锁状态。此时，即使撤去
◆ 当工作人员处理完事故，人工重新开启阀门，才会恢复供气。
◆ 阀门采用先导式阀瓣，开启轻松，即使压力达到6bar开启也十分轻松，口径大于DN125，采用杠杆手柄，使阀门达到开关省力、快速。
注：根据客户要求也可提供断电关闭的常闭型紧急切断阀
天然气紧急切断阀技术参数：
| 适用介质 | 煤气、天然气及液化石油气 |
| 阀门规格 | 螺纹连接 G1/2“、G3/4”、G1“；法兰连接 DN25～350 |
| 工作压力 | 0.5bar～6bar |
| 电气防护等级 | CEI IP65/IP67 |
| 防爆等级 | Eexm Ⅱ T4/ Eexm Ⅱ T5 |
| 工作电压及电功率 | 交流 AC220V，50Hz/14V；直流 DC12V/8.5W，DC24V/8.5W |
| 操作系数 | 不间断输出或脉冲型 |
| 电气连接 | 插件（不分正负极） |
| 线圈功率 | ≤DN100,20℃时交流 AC220V,50Hz/24VA直流 DC24V,/24W 线圈型号:MF-1(2) ≥DN100,20℃时交流 AC220V,50Hz/90VA直流 DC24V,/85W 线圈型号:ZCLF-1(2) |
| 工作环境温度 | -15～60℃ |
| 密封材料 | NBR橡胶 |
| 阀体材质 | 黄铜、不锈钢、碳钢 |
| 阀门关闭时间 | 少于1秒 |

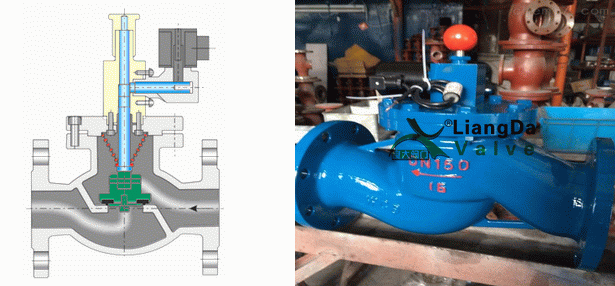

天然气紧急切断阀产品实物图：
天然气紧急切断阀手动复位操作过程：
当阀门被切断，管道漏气故障排除后，工作人员需要手动复位时，用力向上提拉 手动复位杆，听到“咔”的一声，说明阀门完全被打开。此时，即使松开手，也不会被切断。（除非再给阀门线圈通电）。
注：手动复位必须在电磁阀线圈断电时操作。
| 规格 | 安装规范 |
|
|
| DN15-DN100 | 可以(YES) | 可以(YES) | |
| DN125-DN400 | 可以(YES) | 不可以(NO) | 不可以(NO) |
| 安装图列 |
|
|
|
天然气紧急切断阀性能规范：
| 压力等级 | 常温试验压力 | |||
| 壳体 | 密封 | 低气压密封 | ||
| 公称压力(MPa) | 1.6 | 2.4 | 1.76 | 0.6 |
| 2.5 | 3.75 | 2.75 | 0.6 | |
| 4.0 | 6.0 | 4.4 | 0.6 | |
| 适用温度 | -15~60℃ | |||
| 零 件 名 称 | 材 料 | |
| “-1丝扣“ | DN25-DN350（法兰） | |
| 阀体 | 黄铜 | 碳钢（不锈钢） |
| 自锁体 | 黄铜（铝合金） | |
| 阀杆 | 不锈钢 | 不锈钢 |
| 密封圈 | NBR橡胶 | |

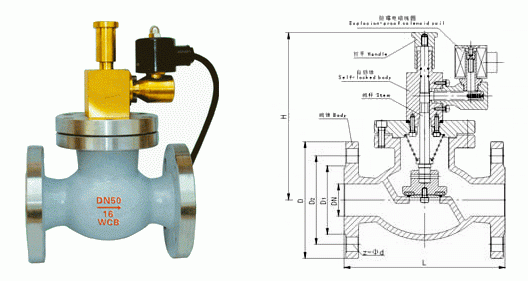

天然气紧急切断阀外形结构图：
天然气紧急切断阀连接尺寸：
| 规格(DN) | L | H | D | D1 | D2 | Z-¤d | 备注 |
| 1/2"(DN15) | 68 | 120 |
|
|
|
|
丝扣 |
| 3/4"(DN20) | 72 | 128 |
|
|
|
|
|
| 1"(DN25) | 100 | 160 |
|
|
|
|
|
| 25 | 160 | 180 | 115 | 85 | 65 | 4-¤14 | 法兰连接 |
| 32 | 180 | 200 | 135 | 100 | 78 | 4-¤18 | |
| 40 | 200 | 200 | 145 | 110 | 85 | 4-¤18 | |
| 50 | 230 | 220 | 160 | 125 | 100 | 4-¤18 | |
| 65 | 290 | 255 | 180 | 145 | 120 | 4-¤18 | |
| 80 | 310 | 320 | 195 | 160 | 135 | 8-¤18 | |
| 100 | 350 | 380 | 215 | 180 | 155 | 8-¤18 | |
| 125 | 400 | 405 | 245 | 210 | 185 | 8-¤23 | |
| 150 | 480 | 458 | 280 | 240 | 210 | 8-¤23 | |
| 200 | 600 | 530 | 335 | 295 | 265 | 8-¤23 | |
| 250 | 650 | 600 | 390 | 350 | 320 | 12-¤23 | |
| 300 | 750 | 650 | 440 | 400 | 368 | 12-¤23 | |
| 350 | 850 | 750 | 500 | 460 | 428 | 12-¤23 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【天然气紧急切断阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
